Giới thiệu
Khảo sát đất là bước nền tảng quyết định cho mọi hoạt động đầu tư, phát triển hạ tầng và giao dịch bất động sản. Bài viết này trình bày một hướng dẫn chuyên sâu, hệ thống và thực tế về Cách đi khảo sát đất Phù Mã nhằm hỗ trợ nhà đầu tư, đơn vị tư vấn và đội khảo sát thực hiện công việc một cách hiệu quả, an toàn và tuân thủ pháp luật. Nội dung bao gồm kế hoạch tiền khảo sát, tổ chức nhân sự, trang thiết bị, phương pháp đo đạc hiện trường, kiểm tra địa chất-thủy văn-môi trường, xử lý dữ liệu GIS/3D, lập hồ sơ báo cáo, đối chiếu pháp lý và các lưu ý đặc thù khi tiến hành khảo sát thực tế tại khu vực Phù Mã.
Mục tiêu của hướng dẫn:
- Tối ưu hóa thời gian khảo sát và chi phí.
- Đảm bảo tính chính xác pháp lý và kỹ thuật.
- Làm rõ quy trình kiểm soát chất lượng dữ liệu khảo sát.
- Giảm thiểu rủi ro trong quá trình xin phép, giao dịch và phát triển dự án.
Hình ảnh minh họa kế hoạch địa hình và phương án khảo sát sẽ được chèn xuyên suốt để hỗ trợ trực quan cho các bước thực hiện.
- Lập kế hoạch tiền khảo sát
Trước khi xuống hiện trường, khâu chuẩn bị là yếu tố quyết định chất lượng và tiến độ của khảo sát thực tế. Kế hoạch cần rõ ràng, chi tiết và có phân công trách nhiệm cụ thể.
Nội dung chính của kế hoạch tiền khảo sát:
- Thu thập hồ sơ pháp lý: Giấy chứng nhận quyền sử dụng đất (sổ đỏ/sổ hồng), bản đồ địa chính, trích lục bản đồ, các biên bản tranh chấp (nếu có), giấy tờ giao dịch trước đó.
- Thu thập dữ liệu nền: Bản đồ địa hình tỉ lệ phù hợp, nhiễu ảnh vệ tinh, dữ liệu độ cao (DEM), quy hoạch sử dụng đất, bản đồ hành chính và hệ thống bản đồ kỹ thuật của địa phương.
- Kiểm tra hiện trạng hạ tầng: đường giao thông, nguồn cấp điện, cấp nước, thoát nước, trạm biến áp gần nhất.
- Thẩm định rủi ro: lũ, sạt lở, ngập úng, đất yếu, khu vực bảo tồn hoặc quy hoạch hạn chế.
- Xin phép, thông báo: Làm việc với UBND xã/phường, phòng Tài nguyên & Môi trường, chi nhánh Văn phòng đăng ký đất đai để xin phép khảo sát và xác định điểm liên quan ranh giới.
Bảng phân công, lịch trình và ngân sách:
- Lập danh sách thiết bị và phụ kiện cần mang.
- Lập lịch làm việc theo ngày, phòng tránh mùa mưa hay ngày tết có thể gián đoạn.
- Dự trù chi phí phát sinh như mua vật tư, thuê máy móc đặc thù, phí xin phép, thuê nhân công địa phương.
- Thành phần đội khảo sát và phân công nhiệm vụ
Một đội khảo sát đạt hiệu suất cao thường có cấu trúc rõ ràng, phân nhiệm theo chuyên môn:
- Trưởng nhóm khảo sát (Team Leader): chịu trách nhiệm tổng thể, liên hệ với chính quyền địa phương, chịu trách nhiệm an toàn và chất lượng khảo sát.
- Chuyên viên đo đạc/GNSS: vận hành máy RTK/GNSS, thiết lập trạm cơ sở (base), thực hiện định vị tọa độ.
- Thợ máy toàn đạc/level: đo đạc tọa độ công trình, độ cao, vẽ hồ sơ hiện trạng.
- Phi công drone (nếu dùng): chụp ảnh bay, thu thập ảnh phục vụ tạo DEM/orthophoto.
- Kỹ sư địa chất/đất đai: lấy mẫu đất, phân tích sơ bộ hiện trường, đề xuất kiểm tra sâu.
- Chuyên gia môi trường/thoát nước (nếu cần): đánh giá rủi ro môi trường và hệ thống thoát nước.
- Lao động địa phương và lái xe: hỗ trợ di chuyển, kiểm tra mốc ranh giới, liên hệ với dân cư.
- Thư ký hiện trường: lưu trữ biên bản, nhật ký công tác, quản lý file ảnh và GPS logs.
Vai trò và trách nhiệm cần được ghi rõ trong bảng phân công, đồng thời có sơ đồ liên lạc khẩn cấp.
- Trang thiết bị, phần mềm và vật tư cần thiết
Trang bị phù hợp giúp giảm sai số và tăng hiệu suất khảo sát. Danh mục gợi ý:
Thiết bị đo đạc chính:

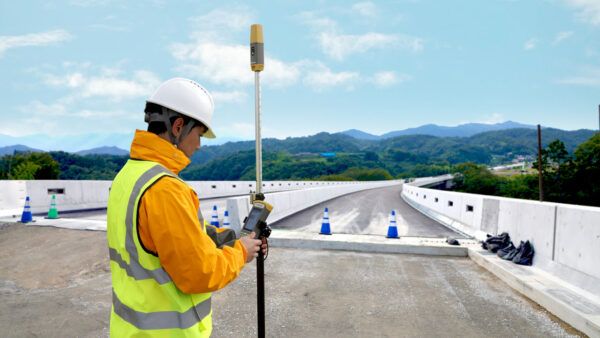

- Máy GNSS RTK (thiết lập base + rover) hoặc thiết bị GNSS mạng (VRS/RTK-Net).

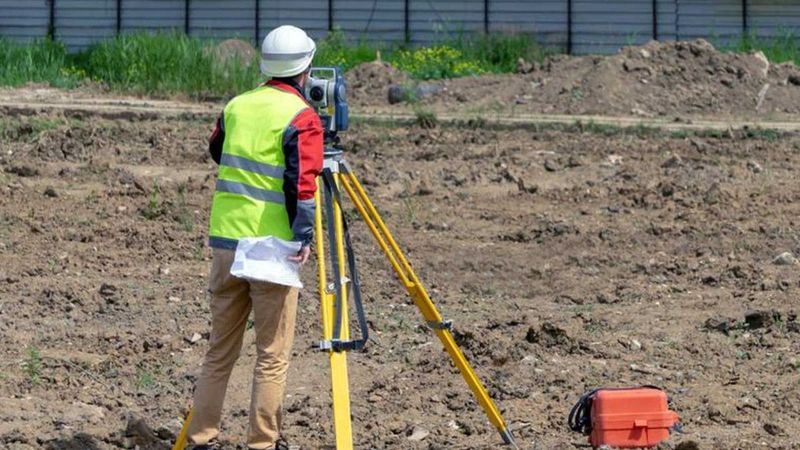

- Máy toàn đạc điện tử (Total Station) chính xác cao.
- Máy thủy bình điện tử (Digital Level) cho đo cao.
- Thiết bị đo khoảng cách (laser disto), thước cuộn, mét dây.
- Drone UAV có camera độ phân giải cao, nếu cần tạo DEM/orthophoto.
- Máy ảnh kỹ thuật số có GPS tag hoặc smartphone có ứng dụng chụp ảnh có gắn tọa độ.
- Máy đào đất nhỏ, dụng cụ khoan tay lấy mẫu đất (auger).
- Vật tư đánh dấu cọc, băng giấy, sơn xịt, cọc bê tông tạm.
Phần mềm xử lý và lưu trữ:
- Phần mềm chỉnh sửa ảnh bay (Pix4D, Agisoft Metashape…) để tạo DEM, orthophoto.
- Phần mềm GIS/đồ họa (QGIS, ArcGIS) để biên tập bản đồ, tính diện tích, xuất bản đồ thửa.
- Phần mềm xử lý GNSS (Leica, Trimble, Topcon, RTKLib) để xử lý số liệu định vị.
- Hệ thống lưu trữ đám mây để đồng bộ dữ liệu (Google Drive, OneDrive, server nội bộ).
An toàn và vật tư tiêu hao:
- Quần áo bảo hộ, mũ bảo hộ, ủng cao su, găng tay.
- Pin dự phòng, bộ sạc, powerbank, SIM 4G, bộ phát wifi di động (nếu cần).
- Bộ sơ cứu cơ bản, đèn pin, la bàn, bản đồ in dự phòng.
- Quy trình khảo sát hiện trường — bước từng bước
Quy trình hiện trường cần thực hiện theo trình tự logic để đảm bảo tính hệ thống và dễ kiểm chứng.
4.1. Kiểm tra điểm mốc và ranh giới
- Xác định các mốc ranh giới có trên sổ đỏ, bản đồ địa chính.
- Kiểm tra thực tế mốc ranh giới (gốc ranh, cột mốc) và đối chiếu với hồ sơ.
- Nếu mốc bị che khuất hoặc mất, dùng biên bản làm việc với UBND địa phương và chủ thửa để lập mốc tạm, ghi chú trạng thái.
4.2. Thiết lập lưới khống chế và trạm cơ sở GNSS
- Chọn vị trí đặt trạm cơ sở GNSS tầm nhìn tốt, ổn định, tránh khu vực có che khuất.
- Ghi lại tọa độ trạm cơ sở, thời gian thiết lập, các tham số cấu hình cho việc xử lý hậu kỳ.
- Nếu dùng RTK từ mạng, kiểm tra kết nối internet và độ tin cậy của NTRIP/VRS.
4.3. Đo đạc chi tiết và chụp ảnh hiện trường
- Đo lưới điểm biên, điểm góc công trình, các công trình phụ (nhà, hàng rào, mương, cống).
- Chụp ảnh toàn cảnh và ảnh chi tiết tại mỗi điểm quan trọng, đảm bảo mỗi ảnh có thông tin vị trí và thời gian.
- Ghi nhật ký hiện trường bao gồm: điều kiện thời tiết, giờ, người tham gia, sự cố phát sinh.

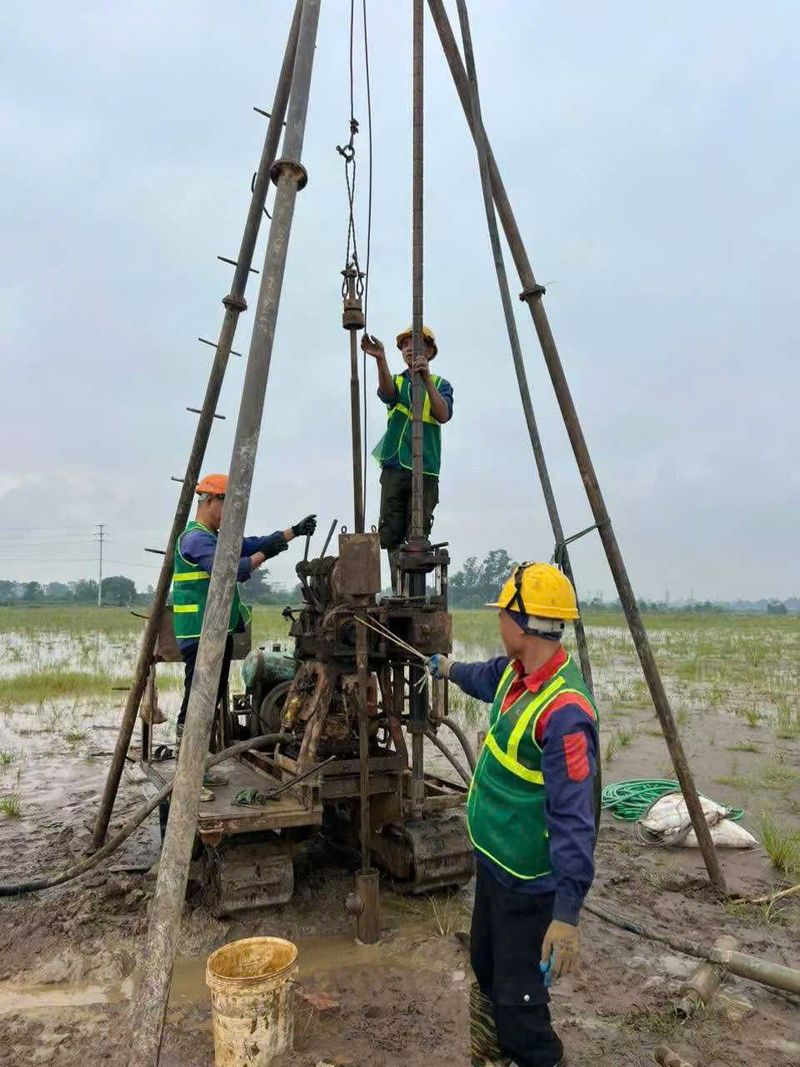

4.4. Khảo sát địa chất bề mặt và lấy mẫu đất
- Thực hiện khoan tay, vét đất ở các vị trí có nguy cơ yếu nền (vùng trũng, gần mương, sông).
- Ghi chú màu sắc, độ ẩm, độ đồng nhất, hiện tượng xốp/nhão, tầng than bùn (nếu có).
- Gửi mẫu đất tới phòng thí nghiệm nếu cần kiểm tra chuyên sâu (phân tích hạt, chỉ số Atterberg, nén, CPT…).
4.5. Khảo sát thủy văn và thoát nước
- Đo cao độ mực nước quanh khu vực, xác định hướng thoát nước, vùng có nguy cơ ngập lụt.
- Kiểm tra hệ thống cống, mương, trạm bơm, vị trí tràn lũ, lịch sử ngập lụt từ người dân địa phương.
- Thực hiện thí nghiệm thấm (nếu cần) để đánh giá khả năng thoát nước bề mặt.
4.6. Ghi nhận yếu tố pháp lý và thực tế dân sinh
- Trao đổi với dân cư và cán bộ địa phương để kiểm chứng ranh giới, các tranh chấp tiềm ẩn, hành lang kỹ thuật.
- Kiểm tra các công trình xây dựng trái phép, lấn chiếm, hoặc hợp pháp hóa chuyển đổi mục đích sử dụng đất.
4.7. Đánh dấu hiện trường
- Cắm cọc, dùng sơn xịt, đóng dấu GPS cho các điểm chuẩn để phục vụ đo đạc bổ sung hoặc kiểm tra sau này.
- Lập biên bản bàn giao mốc tạm (nếu có) có chữ ký của các bên liên quan.
- Các phương pháp đo đạc và tiêu chuẩn kỹ thuật
Tùy theo mục đích (đo ranh, lập bản đồ địa chính, thiết kế xây dựng), việc lựa chọn phương pháp đo và tiêu chuẩn sai số khác nhau.
5.1. Đo ranh, xác định tọa độ pháp lý
- Ưu tiên sử dụng tổng hợp GNSS RTK + toàn đạc để đạt độ chính xác ngang (cm đến vài cm) và cao.
- Nếu bản đồ địa chính gốc dùng tọa độ quốc gia, phải quy chiếu hệ tọa độ thống nhất (ví dụ VN-2000 hay hệ thống hiện hành) theo yêu cầu cơ quan chức năng.
- Ghi rõ sai số đo, phương pháp xác thực mốc.
5.2. Lập mặt cắt địa hình, đường đồng mức
- Dùng dữ liệu GNSS/Total Station/DEM từ flycam để tạo đường đồng mức (contour) với bước phù hợp (0.5m-1m cho khu đất đô thị nhỏ; 2m-5m cho vùng đất rộng, tùy yêu cầu).
- Đối với đo cao chính xác (xác định chênh cao móng, cốt nền), cần sử dụng thủy bình điện tử hoặc giải pháp GNSS với xử lý hậu kỳ.

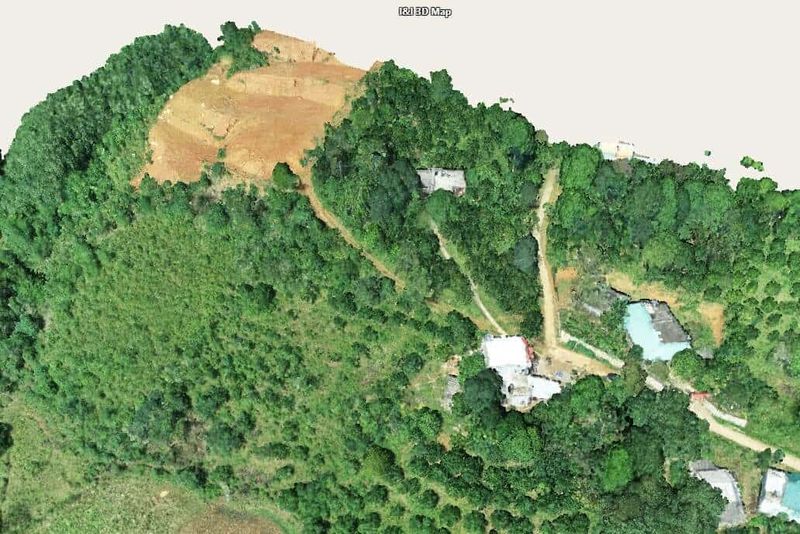

5.3. Ứng dụng drone và Photogrammetry
- Tiến hành bay theo lưới, đảm bảo overlay ảnh dọc >= 70% và ngang >= 60% để xử lý ảnh thành orthomosaic/DEM.
- Kiểm tra điểm kiểm tra mặt đất GCP (Ground Control Points) để tăng độ chính xác tọa độ.
5.4. Kiểm soát chất lượng số liệu
- Kiểm tra chéo giữa các phương pháp: đối chiếu điểm GNSS với số liệu toàn đạc, kiểm tra trùng khớp ảnh chụp hiện trường với bản đồ.
- Lưu trữ file gốc: raw GNSS, file topos, ảnh gốc, nhật ký hiện trường để phục vụ kiểm tra sau này.
- Xử lý dữ liệu, lập bản đồ và báo cáo
Giai đoạn hậu kỳ quan trọng không kém giai đoạn hiện trường. Dữ liệu phải được biên tập, kiểm tra, xử lý và trình bày theo chuẩn để phục vụ các mục đích pháp lý và kỹ thuật.
6.1. Chuẩn hóa và phân tích dữ liệu thô
- Tách lọc dữ liệu nhiễu, ghép nối ảnh bay, xử lý GNSS (kết xuất tọa độ chính xác).
- Định dạng dữ liệu theo chuẩn (SHP, DXF, DWG, GEOJSON) tùy nhu cầu nhà đầu tư và cơ quan quản lý.
6.2. Biên vẽ bản đồ hiện trạng
- Biên tập bản đồ hiện trạng thửa đất, hiển thị ranh giới, công trình, mốc, cao độ điểm, đường đồng mức, lưới hạ tầng, mương rãnh.
- Bản đồ phải có đầy đủ chú thích, tỷ lệ, hướng Bắc, hệ tọa độ và bảng chú giải ký hiệu.
6.3. Phân tích kỹ thuật và đánh giá rủi ro
- Tính toán diện tích thực tế (trong hệ tọa độ chuẩn), thể hiện chênh lệch nếu có so với sổ đỏ.
- Phân tích độ dốc, hướng thoát nước, vùng ngập, điểm yếu nền, vị trí cần gia cố.
- Đánh giá ảnh hưởng môi trường, rủi ro thiên tai, khuyến nghị phương án xử lý.
6.4. Lập báo cáo khảo sát
- Báo cáo bao gồm: mục lục, tóm tắt, cơ sở pháp lý, phương pháp khảo sát, nội dung khảo sát hiện trường (kèm ảnh có tọa độ), biểu đồ/đồ họa, kết quả phân tích, bản đồ kèm phụ lục file số liệu.
- Đề xuất rõ trách nhiệm các bên, thời hạn kiểm tra, các công việc cần thực hiện tiếp theo (thí nghiệm sâu, kiểm định móng, xin phép cải tạo…).
Gợi ý câu mở đoạn: Giai đoạn hậu kỳ của Cách đi khảo sát đất Phù Mã bao gồm việc chuẩn hóa dữ liệu, biên vẽ bản đồ kỹ thuật và soạn thảo báo cáo chi tiết nêu trên.
- Kiểm tra pháp lý và đối chiếu hồ sơ
Không thể tách rời khảo sát kỹ thuật với công tác pháp lý. Một số bước cần thực hiện song hành:
- Đối chiếu diện tích và ranh giới đo được với sổ đỏ/sổ hồng, biên bản trao đổi địa chính.
- Kiểm tra các giao dịch trước đó: thế chấp, tranh chấp, chuyển nhượng, giải chấp.
- Làm việc với Văn phòng đăng ký đất đai để xác nhận hiện trạng hồ sơ, nếu có sai khác phải lập biên bản và đề xuất hướng giải quyết.
- Lưu giữ chứng cứ: biên bản xác nhận của chính quyền, biên bản làm việc với chủ thửa và dân cư, hình ảnh kèm tọa độ.
Lưu ý: Khi xuất hiện mâu thuẫn pháp lý (đòi hỏi can thiệp tòa án hoặc hòa giải địa phương), báo cáo khảo sát cần ghi rõ các quan sát thực tế, trích dẫn bản đồ và đề xuất các bước xử lý tiếp theo.
- Các lưu ý đặc thù khi khảo sát tại khu vực Phù Mã
Phù Mã có thể có những đặc điểm địa lý, pháp lý và hạ tầng riêng; khi thực hiện khảo sát cần lưu ý một số điểm sau để đảm bảo tiến độ và an toàn.
- Thông tin quy hoạch địa phương: kiểm tra Quy hoạch sử dụng đất cấp xã/huyện để xác định mục đích sử dụng tương lai, hạn chế xây dựng ở vùng hành lang bảo vệ (đê, kênh, đất nông nghiệp quy hoạch).
- Tính nhạy cảm về môi trường: khu vực gần sông, ao hồ hay vùng đất phù sa cần quan tâm đến độ lún, mực nước ngầm và khả năng ngập.
- Tập quán địa phương: làm việc với già làng, trưởng xóm để lấy thông tin lịch sử về mốc ranh và lũ lụt.
- Giao thông và tiếp cận: lập phương án di chuyển trang thiết bị nặng, thiết bị bay cần không gian cất hạ cánh an toàn.
- Khả năng bị lấn chiếm: nếu phát hiện dấu hiệu lấn chiếm, phải lập biên bản, chụp ảnh hiện trạng và thông báo cơ quan chức năng kịp thời.
- Các lỗi phổ biến và cách xử lý
Dưới đây là các tình huống thường gặp và giải pháp đề xuất.
- Mất mốc ranh: Lập biên bản, tham khảo hồ sơ lưu trữ, đối chiếu với bản đồ trích lục, tiến hành đo kiểm lại bằng phương pháp tọa độ tuyệt đối, đề nghị cơ quan chức năng cắm mốc mới nếu cần.
- Sai số đo do nhiễu GNSS: kiểm tra điều kiện tầm nhìn bầu trời, chuyển sang phương pháp toàn đạc, thiết lập thêm trạm base hoặc dùng GCP cho ảnh bay.
- Bất đồng giữa sổ đỏ và thực tế: báo cáo chính thức, làm việc với Văn phòng đăng ký đất đai để xin sao lưu hồ sơ gốc, cân nhắc hòa giải nếu có nhiều bên liên quan.
- Đất yếu, lún nén: đề nghị khảo sát địa kỹ thuật chuyên sâu (CPT, SPT), tính toán giải pháp gia cố nền (cọc, gia tải, xử lý bằng cát đáy).
- Ngập lụt, thoát nước kém: lập phương án chống ngập, thiết kế hệ thống thoát nước, tính lại cao độ nền.
- Checklist mẫu cho một buổi khảo sát hiệu quả
Checklist trước khi ra hiện trường:
- Hồ sơ pháp lý (sổ đỏ, trích đo, bản đồ nền) — có bản sao và bản gốc.
- Thiết bị GNSS/Total Station/Drone đầy đủ và kiểm tra pin.
- Bản đồ tỉ lệ in, bản đồ quy hoạch và số điện thoại liên hệ địa phương.
- Bảo hộ cá nhân và vật dụng y tế.
- Bảng phân công nhân sự, lịch trình, phương án dự phòng.
Checklist tại hiện trường:
- Thiết lập trạm base và ghi nhật ký hoạt động.
- Lấy mẫu đất và đánh mã mẫu.
- Chụp ảnh theo danh mục (ảnh toàn cảnh, ảnh chi tiết mốc, ảnh công trình).
- Đánh dấu mốc tạm và lập biên bản mốc.
- Lưu trữ file thô: raw GNSS, ảnh gốc, nhật ký hiện trường.
Checklist hậu khảo sát:
- Kiểm tra lại dữ liệu, đồng bộ file, backup ít nhất 2 nơi.
- Xử lý ảnh bay, tạo DEM/orthophoto.
- Biên soạn báo cáo, hoàn thiện bản đồ và gửi cho các bên liên quan để lấy ý kiến.
- Ứng dụng kết quả khảo sát trong thực tế phát triển dự án
Kết quả khảo sát sẽ phục vụ nhiều mục đích:
- Làm cơ sở lập bản vẽ thiết kế kiến trúc, kết cấu và hạ tầng.
- Là tài liệu pháp lý khi thực hiện chuyển nhượng, thế chấp, xin phép xây dựng.
- Dùng để đánh giá giá trị đất, xác định phương án san nền, thoát nước, xử lý nền.
- Hỗ trợ đánh giá rủi ro và lập phương án bảo hiểm cho dự án trong các tình huống thiên tai.
- Quy trình nghiệm thu và bàn giao kết quả khảo sát
Quy trình nghiệm thu cần minh bạch và có chữ ký xác nhận của các bên liên quan:
- Nộp báo cáo tạm thời cho chủ đầu tư/đơn vị yêu cầu để rà soát.
- Hiệu chỉnh theo phản hồi (nếu có), hoàn thiện hồ sơ kèm file số liệu gốc.
- Lập biên bản nghiệm thu và bàn giao bản giấy/bản mềm, kèm hướng dẫn sử dụng dữ liệu.
- Lưu trữ hồ sơ theo quy định để phục vụ các cuộc kiểm tra sau này.
- Mẹo thực tế và lời khuyên chuyên nghiệp
- Luôn dự trù thời gian cho các thủ tục xin phép tại địa phương vì có thể mất thời gian hơn dự tính.
- Khi dùng drone, kiểm tra quy định bay tại khu vực và xin phép nếu nơi đó gần sân bay hoặc khu vực đặc biệt.
- Sử dụng GCP để nâng cao độ chính xác cho các sản phẩm ảnh bay.
- Lưu trữ ảnh gốc theo cấu trúc thư mục có mã dự án, ngày giờ và mã vị trí để dễ truy xuất.
- Đảm bảo tính minh bạch trong báo cáo khi có mâu thuẫn giữa sổ đỏ và thực tế, tránh thu nhận chứng cứ một chiều.
Kết luận
Quy trình Cách đi khảo sát đất Phù Mã đòi hỏi sự kết hợp hài hòa giữa kỹ thuật đo đạc hiện đại, kiểm chứng pháp lý chặt chẽ và khảo sát thực địa tỉ mỉ. Một khảo sát kỹ lưỡng không chỉ giúp giảm rủi ro pháp lý và kỹ thuật cho nhà đầu tư mà còn là nền tảng để phát triển bền vững cho mọi dự án. Trong toàn bộ quá trình, việc tuân thủ tiêu chuẩn đo đạc, lưu trữ dữ liệu gốc, và kiểm chứng chéo giữa hồ sơ pháp lý với khảo sát thực tế sẽ mang lại kết quả tin cậy và dễ dàng cho các bước tiếp theo: thiết kế, xin phép và thi công.
Để đảm bảo quy trình được thực hiện đúng quy chuẩn và hiệu quả, cần:
- Lập kế hoạch chi tiết và có phương án xử lý rủi ro.
- Sử dụng thiết bị đo đạc và phần mềm phù hợp, kiểm soát chất lượng chặt chẽ.
- Thực hiện đối thoại và ghi nhận xác nhận từ chính quyền địa phương và dân cư khi có mâu thuẫn mốc ranh.
