Mục tiêu của bài viết này là trình bày một cách chuyên sâu, hệ thống và có tính ứng dụng cao về Quy hoạch thoát nước Vinhome Cổ Loa 1/500 dưới góc độ kỹ thuật, quản lý và vận hành. Nội dung bao gồm dữ liệu nền, phương pháp thủy văn-thủy lực, tiêu chuẩn thiết kế, giải pháp kỹ thuật kết hợp hạ tầng cứng và xanh, phương án triển khai theo giai đoạn, quản lý vận hành (O&M), biện pháp thích ứng biến đổi khí hậu và các bổ sung cần thiết để bảo đảm an toàn, bền vững và hiệu quả kinh tế — phù hợp với yêu cầu hoạch định chi tiết tỷ lệ 1/500.

Tóm Tắt Nội Dung

Nội dung chính

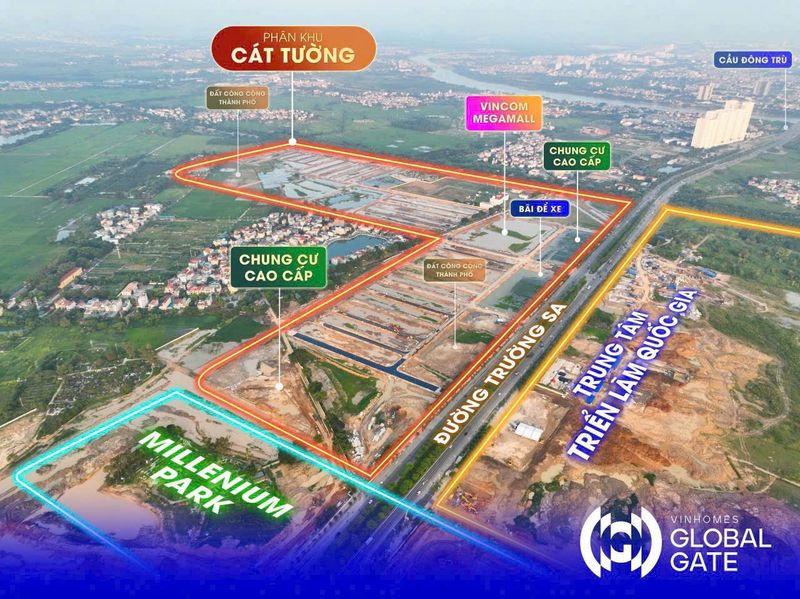

Tổng quan dự án và phạm vi quy hoạch thoát nước 1/500
Dữ liệu cơ sở và phân vùng thu nước
Tiêu chuẩn và nguyên tắc thiết kế
Phương pháp phân tích thủy văn-thủy lực
Cấu trúc hệ thống thoát nước chi tiết (mạng thu, cống, hồ điều hòa, trạm bơm)
Giải pháp xanh và công nghệ bổ sung
Phương án thi công, giám sát, quản lý vận hành và bảo trì
Kinh tế, rủi ro và kiến nghị triển khai

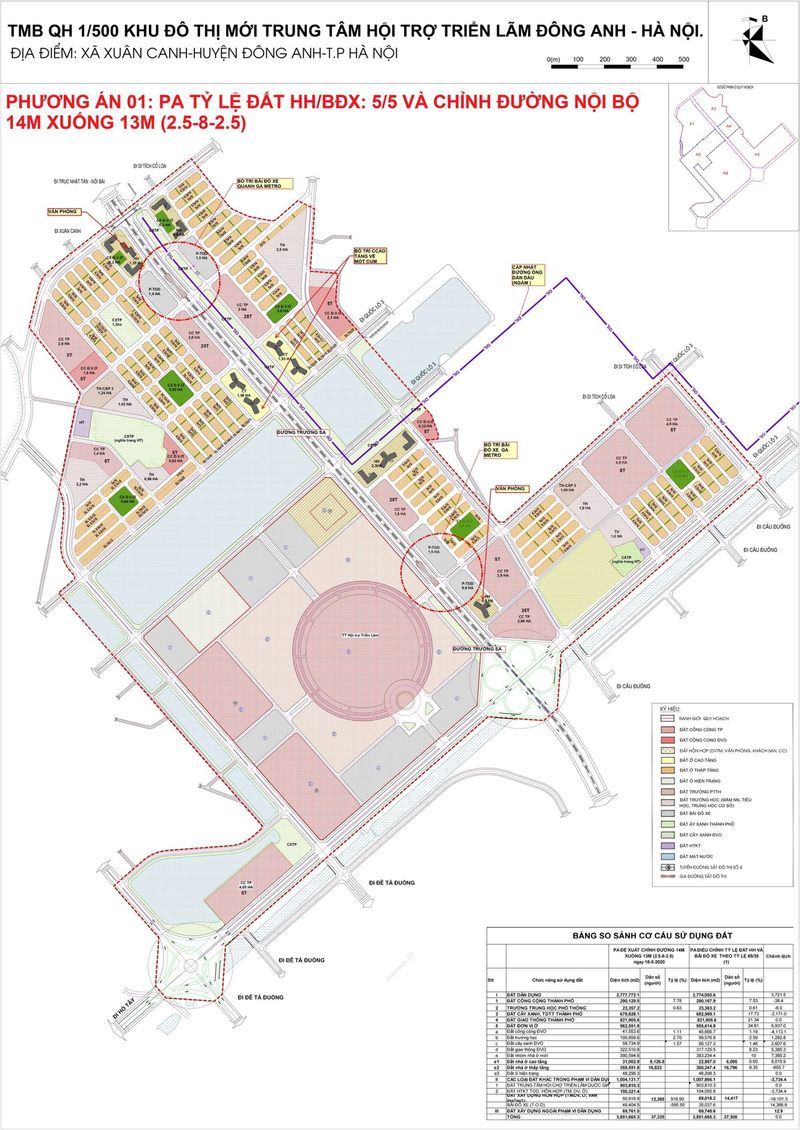

Tổng quan dự án và phạm vi quy hoạch thoát nước 1/500 của Vinhome Cổ Loa

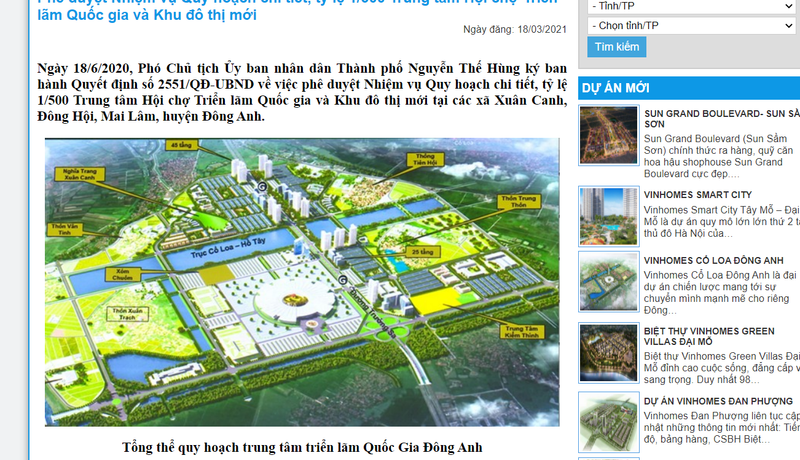

Quy hoạch thoát nước cho dự án Vinhome Cổ Loa ở tỷ lệ 1/500 là bước chuyển từ ý tưởng quy hoạch chung sang thiết kế chi tiết, xác định vị trí, cấu hình và thông số kỹ thuật của toàn bộ hệ thống thoát nước mặt và nước mưa trên phạm vi dự án. Mục tiêu chính gồm:

Đảm bảo an toàn thoát lũ cho khu dân cư, hạ tầng giao thông và công trình công cộng trong các sự kiện mưa lớn có xác suất thiết kế.
Tối ưu tích hợp giữa hạ tầng cứng (mạng ống, hố ga, trạm bơm, hồ điều hòa) và giải pháp xanh (thấm tự nhiên, hồ cảnh quan, bề mặt thấm) để giảm tải cho hệ thống chính và cải thiện chất lượng nước đầu ra.
Dự tính nhu cầu vận hành, bảo trì, chi phí và cơ chế quản lý theo chu kỳ để duy trì hiệu năng hệ thống trong dài hạn.

Phạm vi thiết kế 1/500 bao gồm: lập bản đồ phân vùng thoát nước, xác định diện tích lưu vực (catchments) cho từng tuyến thu nước, tính toán dòng chảy đỉnh, lựa chọn kích thước ống dẫn, vị trí hố ga, hồ điều hòa/nhà máy xử lý nước mưa (nếu cần), trạm bơm và điểm xả ra hệ thống thoát nước thành phố hoặc sông hồ tiếp nhận.

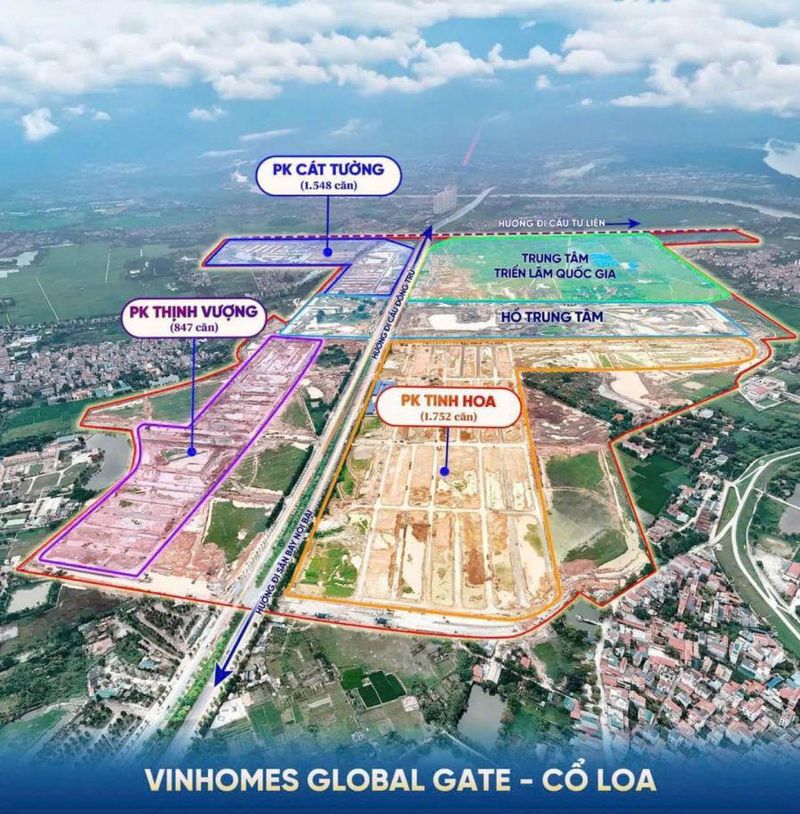

Dữ liệu cơ sở và phân vùng thu nước

Một quy hoạch thoát nước chi tiết đòi hỏi bộ dữ liệu nền chuẩn xác:

Bản đồ địa hình DSM/DTM chi tiết, cao độ nền, hướng thoát nước tự nhiên.
Điều kiện đất đai và thấm (khảo sát địa kỹ thuật, lớp phủ đất, hệ số thấm).
Mạng lưới giao thông, hạ tầng hiện hữu (đường, cống đô thị, vị trí thoát), ranh giới từng phân khu chức năng (nhà ở, thương mại, công viên).
Số liệu khí tượng dài hạn (IDF curves — intensity–duration–frequency) do cơ quan khí tượng cung cấp; nếu thiếu cần hiệu chỉnh bổ sung theo xu hướng thay đổi khí hậu.
Lịch sử ngập úng khu vực lân cận và dữ liệu mực nước tiếp nhận (mực nước sông/hồ vào thời điểm cực đoan).

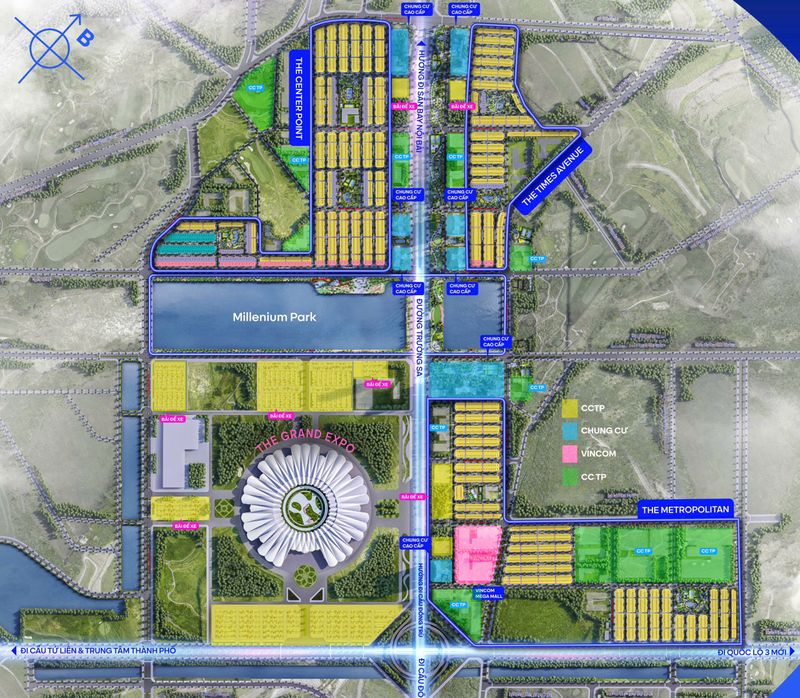

Phân vùng lưu vực trong bản vẽ 1/500 cần phản ánh ranh giới tự nhiên và phân chia theo chức năng sử dụng đất để áp hệ số dòng chảy phù hợp (ví dụ: khu đường giao thông, mái nhà, bãi đỗ xe, đất thấm).

Tiêu chuẩn và nguyên tắc thiết kế trong bản 1/500

Tiêu chí thiết kế cơ bản

Xác định tiêu chuẩn bảo đảm thoát nước cho các loại công trình: đường nội bộ, khu ở, trung tâm thương mại, hạ tầng thiết yếu. Ví dụ đề xuất (tham khảo thực tiễn): thiết kế cho mưa tái xuất 5–10 năm cho hệ thống đường, 25–50 năm cho khu dân cư chính, 100 năm cho các công trình đầu mối/khả năng chứa ngập khẩn cấp. Các giá trị này cần hiệu chỉnh theo yêu cầu quản lý đô thị và phân tích rủi ro.
Tốc độ tối thiểu để tránh lắng cặn trong ống: >0.6 m/s; tốc độ tối đa giới hạn để tránh xói mòn: thường <3.0 m/s.
Khoảng cách hố ga theo đường kính ống và điều kiện thi công (ví dụ 50–80 m cho ống nhỏ, 100–150 m cho ống chính).
Kết nối với hệ thống thoát nước đô thị phải tuân thủ tiêu chuẩn địa phương; nếu không có, cơ sở thiết kế cần nêu rõ biện pháp chuyển tiếp và cống ngăn triều nếu cần.

Phương pháp phân tích thủy văn-thủy lực

Thủy văn tính toán

Sử dụng phương pháp hợp lý (Rational Method) cho lưu vực nhỏ (thường <50 ha) để tính dòng chảy đỉnh Qp: Q(m3/s) = C × i(mm/h) × A(ha) / 360. Trong đó C là hệ số dòng chảy theo loại phủ, i là cường độ mưa với thời gian tích tụ bằng thời gian tính (time of concentration), A là diện tích lưu vực.
- Ví dụ minh họa: lưu vực 2 ha, C = 0.6, i = 100 mm/h → Q = 0.6×100×2/360 = 0.333 m3/s.
Với lưu vực lớn hơn hoặc khi cần mô phỏng tổ hợp nhiều phân lưu, áp dụng phương pháp đường cong trễ (unit hydrograph), SCS–CN hoặc mô hình bán phân bố như SWMM/HEC-HMS để mô phỏng trạng thái không tuyến tính và thời gian tích tụ phức tạp.
Xác định thời gian tích tụ (time of concentration) theo công thức dựa trên chiều dài dòng chảy, độ dốc, loại bề mặt. Thời gian tích tụ dùng để chọn cường độ mưa i trong IDF.

Thủy lực và thiết kế ống dẫn

Sử dụng phương trình Manning để thiết kế ống: Q = (1/n) × A × R^(2/3) × S^(1/2), trong đó n là hệ số nhám nội, A là diện tích dòng chảy, R là bán kính thủy lực, S là độ dốc năng lượng (xấp xỉ độ dốc ống cho trường hợp đầy).
Kiểm tra vận tốc, lưu tốc tối đa, tự làm sạch, áp lực và tổ chức hố ga kiểm tra, cấu tạo mối nối chống rò rỉ.
Thiết kế kết hợp dòng chảy trọng lực (gravity) và trạm bơm (khi điểm xả thấp hơn mực nước tiếp nhận hoặc để đối phó triều/nước dâng).

Cấu trúc hệ thống thoát nước chi tiết (mạng thu, cống, hồ điều hòa, trạm bơm)

Hệ thống thu và cống phân đoạn

Mạng thu gồm các hố thu, rãnh mặt, ống nhánh dẫn vào tuyến thu chính. Hố thu đặt tại các nút thoát tự nhiên, điểm thấp, tại giao cắt đường và khu vực tập trung dòng chảy.
Ống nhánh kích thước nhỏ (φ200–φ400 mm) cho thu nước tại vỉa hè và sân; ống chính có đường kính lớn hơn (φ500–φ2000 mm hoặc lớn hơn tùy lưu lượng) dẫn tới hồ điều hòa hoặc trạm bơm.

Xem thêm: Giá đất cho thuê nhà trọ Phù Mã

Vật liệu: bê tông đúc sẵn, ống gang, HDPE/GRP cho đoạn có yêu cầu chống ăn mòn hoặc co ngót; lựa chọn phải dựa trên tuổi thọ, chi phí suốt vòng đời và điều kiện lắp đặt.
Hố ga thường thiết kế dạng đúc sẵn, có nắp chịu tải giao thông; khoảng cách hố ga tuân thủ tiêu chuẩn tự làm sạch và thuận lợi cho bảo trì.

Hồ điều hòa/ retention & detention

Hồ điều hòa (detention basin) làm nhiệm vụ giảm đỉnh dòng chảy bằng cách tạm thời chứa nước và xả có kiểm soát. Thiết kế hồ cần xác định thể tích cần thiết cho sự kiện thiết kế (ví dụ 1h, 3h, 24h) và lưu lượng xả tiêu chuẩn ra hệ thống tiếp nhận.
Hồ giữ lại (retention) hỗ trợ thẩm thấu và cải thiện chất lượng nước, kết hợp chức năng cảnh quan; hồ retention cần lớp lọc đáy nếu chống rò rỉ vào tầng nước ngầm.
Thiết kế các cấu kiện xả (orifice, tràn, cống xả) để đạt yêu cầu xả tối đa cho phép, đồng thời có biện pháp an toàn chống tràn khi vượt quá năng lực.

Trạm bơm và hệ thống điều khiển

Khi đầu ra thấp hơn mực nước tiếp nhận hoặc khi cần đảm bảo lưu lượng xả ổn định, trạm bơm sẽ được bố trí với công suất thiết kế dựa trên Q đỉnh và tổng cột áp (hệ số tổn thất cục bộ, cự ly, chênh áp).
Bố trí năng lực dự phòng theo nguyên tắc N+1 hoặc 2 x N cho các vị trí cực kỳ quan trọng.
Hệ thống điều khiển SCADA, cảm biến mực nước tại hồ và đầu vào, bơm điều khiển tự động kịch bản mực nước; tích hợp cảnh báo sớm cho ban quản lý dự án.

Thiết kế chi tiết theo tỷ lệ 1/500: quy trình triển khai bản vẽ và kiểm soát kỹ thuật

Quy trình kỹ thuật để hoàn thiện bản vẽ thoát nước 1/500 thường gồm các bước sau:

Khảo sát hiện trường, thu thập dữ liệu địa hình, cao độ; lập mô hình DTM/DEM.
Phân chia lưu vực (catchments) theo địa hình và mặt bằng hiện trạng; xác định diện tích, chiều dài dòng chảy chính và tiểu lưu vực.
Lập bảng hệ số dòng chảy C cho từng loại phủ bề mặt; xác định thời gian tích tụ và chọn cường độ mưa từ IDF cho các chu kỳ thiết kế.
Tính toán dòng chảy đỉnh cho từng lưu vực bằng phương pháp phù hợp; mô phỏng thủy lực cho mạng ống bằng phần mềm chuyên dụng (EPANET, SWMM, InfoWorks, HEC-RAS cho đoạn kênh mở).
Lựa chọn kích thước ống, bố trí hố ga, tính toán mực nước ngập trong đường và khu vực; thiết kế hồ điều hòa, trạm bơm, kênh tràn an toàn.
Kiểm tra va chạm với các hạ tầng khác (điện, cấp nước, thoát nước thải, giao thông) và điều chỉnh cao độ thi công, dự phòng.
Lập hồ sơ kỹ thuật, bản vẽ thi công, dự toán và kế hoạch thi công từng giai đoạn.

Trong bước kiểm tra số liệu, cần thực hiện phân tích nhạy cảm (sensitivity analysis) với các tham số: cường độ mưa, hệ số C, diện tích lưu vực hiệu dụng, để đánh giá ổn định thiết kế và xác định các điểm ngập nguy cơ.

Giải pháp xanh và các bổ sung cần thiết

Để nâng cao hiệu quả hệ thống và giảm áp lực lên hạ tầng bê tông truyền thống, quy hoạch 1/500 nên tích hợp các giải pháp LID (Low Impact Development) và công trình xanh:

Dùng bề mặt thấm (permeable paving) cho bãi đỗ xe, vỉa hè; kết hợp hố thấm (infiltration trenches) tại các vị trí phù hợp.
Hồ sinh thái (bioretention, rain garden) ở khu vực công viên và dải phân cách nhằm xử lý bẩn đầu nguồn, giảm TSS và các thông số ô nhiễm.
Tăng diện tích thấm tự nhiên bằng cách giảm diện tích bề mặt không thấm, áp dụng mái xanh, thu gom nước mưa phục vụ tưới cây.
Thiết lập bể chứa "first-flush" hoặc bể lắng tách dầu mỡ cho khu vực giao thông và kho bãi.
Bổ sung hệ thống quan trắc mực nước tự động và camera quan sát để phát hiện tắc nghẽn, lắng cặn.

Các giải pháp xanh không chỉ giảm lưu lượng đỉnh mà còn cải thiện chất lượng nước và mang lại giá trị cảnh quan cho dự án.

Ứng phó với biến đổi khí hậu và an toàn dư phòng

Biến đổi khí hậu yêu cầu phải đưa các hệ số hiệu chỉnh vào quá trình thiết kế:

Khuyến nghị áp dụng hệ số tăng cường cường độ mưa (safety factor) từ 10–30% cho các công trình thiết kế trong vòng 30–50 năm; lựa chọn hệ số cụ thể dựa trên kịch bản khí hậu khu vực.
Thiết kế hồ điều hòa có khả năng tăng dung tích tương lai (modular hoặc dễ dàng mở rộng).
Tích hợp dải tràn an toàn và hành lang thoát lũ để bảo đảm an toàn dân cư khi vượt công suất thiết kế.
Đánh giá rủi ro thiên tai (flood risk mapping) và xây dựng phương án sơ tán, thông báo khẩn cấp.

Các biện pháp này là bổ sung cần thiết để nâng cao độ an toàn và tính bền vững của hệ thống thoát nước.

Kiểm soát thi công, nghiệm thu và quản lý vận hành

Kế hoạch thi công theo giai đoạn

Giai đoạn 1: Chuẩn bị mặt bằng, thi công tuyến cống chính, hồ điều hòa tạm, công trình bảo vệ mực nước.
Giai đoạn 2: Hoàn thiện mạng cống nhánh, hố ga, rãnh dẫn, lắp đặt thiết bị trạm bơm.
Giai đoạn 3: Hoàn thiện bề mặt, cảnh quan, hệ thống quan trắc và nghiệm thu kỹ thuật từng hạng mục.

Kiểm soát chất lượng thi công

Áp dụng kiểm tra nghiệm thu vật liệu: bê tông đạt cường độ thiết kế, ống đạt tiêu chuẩn, mối nối kín, gia công hố ga đúng tiêu chuẩn.
Thực hiện đo đạc cao độ thực tế so với hồ sơ 1/500; kiểm tra độ dốc ống, khả năng xả, vận tốc tự làm sạch.
Lập biên bản nghiệm thu từng khối lượng, nghiệm thu giai đoạn và nghiệm thu hoàn công.

Quản lý vận hành và bảo trì (O&M)

Lập sổ tay vận hành: lịch kiểm tra hố ga, làm sạch ống, hút bùn hồ điều hòa, bảo dưỡng trạm bơm, kiểm tra van, cảm biến.
Chu kỳ bảo trì định kỳ: kiểm tra hố ga hàng tháng trong mùa mưa, làm sạch rãnh và lưới chắn rác, hút bùn hồ điều hòa 1–2 lần/năm hoặc theo hiện trạng lắng cặn.
Thiết lập hệ thống xử lý sự cố: quy trình xử lý tắc nghẽn, sự cố bơm, ngập cục bộ, phối hợp với cơ quan quản lý đô thị.
Dữ liệu quan trắc lưu trữ và phân tích để điều chỉnh tần suất bảo trì và cập nhật quy hoạch khi cần.

Kinh tế dự toán, phân bổ chi phí và khả năng huy động vốn

Thành phần chi phí chính

Xây dựng công trình dân dụng (cống, hố ga, hồ điều hòa): lớn nhất, thường chiếm 50–70% tổng chi phí.
Thiết bị cơ điện (bơm, van, cảm biến, bảng điều khiển SCADA): 10–20%.
Chi phí giải phóng mặt bằng, tái lập hạ tầng khác, cảnh quan: 5–15%.
Dự phòng, chi phí quản lý dự án, tư vấn giám sát: 5–10%.

Phân tích chi phí-hiệu quả

Ước lượng lợi ích: giảm thiệt hại do ngập lụt, tăng giá trị bất động sản, giảm chi phí khắc phục sau thiên tai.
Khuyến nghị thực hiện phân tích VfM (Value for Money) để xác định giải pháp kết hợp xanh–xám tối ưu và thời gian hoàn vốn.

Rủi ro chính và biện pháp quản lý

Rủi ro phổ biến gồm: tắc nghẽn do rác và bùn, sai số dữ liệu đầu vào, biến đổi khí hậu vượt mức dự báo, xung đột với hạ tầng khác, khuyết tật thi công. Các biện pháp ứng phó:

Lắp đặt lưới chắn rác, điểm thu có khả năng thu gom chất thải lớn; tổ chức thu gom rác định kỳ.
Thiết kế dư áp suất và dung tích an toàn để đối phó sai số tính toán.
Lập kế hoạch đánh giá lại IDF và cập nhật quy hoạch định kỳ (3–5 năm hoặc sau sự kiện cực đoan).
Tăng cường công tác giám sát thi công, nghiệm thu theo giai đoạn, yêu cầu bảo lãnh chất lượng thi công.

Quản trị dữ liệu, ứng dụng công nghệ và minh bạch thông tin

Áp dụng GIS và BIM trong giai đoạn 1/500 giúp:

Lưu trữ, quản lý bản đồ mạng thoát nước, vật tư, cao độ; mô phỏng nhanh kịch bản mưa khác nhau.
Hỗ trợ phối hợp liên ngành (cấp nước, điện, giao thông) và phát hiện va chạm hạ tầng.
Tích hợp dữ liệu quan trắc thời gian thực từ sensor và SCADA để đưa ra cảnh báo sớm và tối ưu vận hành trạm bơm.

Các bước hoàn thiện hồ sơ pháp lý và phê duyệt

Hoàn thiện hồ sơ 1/500 cần chuẩn bị: báo cáo phân tích tác động môi trường (nếu yêu cầu), bản vẽ chi tiết thi công, dự toán, kế hoạch quản lý vận hành. Quá trình phê duyệt bao gồm trình cơ quan quản lý đô thị, sở ngành liên quan và phối hợp nhận ý kiến bổ sung trước khi cấp phép thi công.

Giám sát, cập nhật và đào tạo nhân sự

Quy hoạch là tài liệu sống; cần cơ chế giám sát và cập nhật:

Thiết lập chu kỳ rà soát kỹ thuật (ví dụ 3 năm) hoặc sau sự kiện mưa cực đoan để cập nhật IDF và điều chỉnh dung tích, kích thước ống.
Đào tạo đội ngũ quản lý vận hành về khai thác trạm bơm, bảo trì hồ điều hòa, xử lý sự cố; tổ chức diễn tập phản ứng ngập lụt định kỳ.
Chuẩn hóa quy trình báo cáo và lưu trữ hồ sơ sửa chữa, bảo trì để phân tích dài hạn.

Việc lập Quy trình thoát nước Vinhome Cổ Loa phải tuân thủ các nguyên tắc minh bạch trong quản lý dữ liệu, lưu trữ hồ sơ nghiệm thu và kế hoạch bảo trì; đồng thời có cơ chế phản hồi từ cộng đồng cư dân để phát hiện và xử lý nhanh các điểm ngập tái diễn.

Kiến nghị kỹ thuật và chính sách

Ưu tiên tiếp cận thiết kế tích hợp (Integrated Stormwater Management): kết hợp các giải pháp thoát nước kỹ thuật và xanh.
Dự trữ dung tích hồ điều hòa bổ sung để có thể mở rộng khi cần, thiết kế theo nguyên tắc modular.
Áp dụng hệ số an toàn cho mưa thiết kế do tác động biến đổi khí hậu và rà soát định kỳ mô hình thiết kế.
Lập chương trình bảo trì cụ thể, ngân sách bảo trì hàng năm và hợp đồng dịch vụ với nhà thầu uy tín.
Tăng cường truyền thông và đào tạo cư dân về tác hại không vứt rác bừa bãi, ảnh hưởng lên hệ thống thoát nước.

Các biện pháp này là các bước cần thiết để đảm bảo bền vững kỹ thuật và xã hội của quy hoạch thoát nước.

Các giải pháp hợp lý hóa chi phí

Sử dụng vật liệu có tuổi thọ cao ở đoạn chính, vật liệu kinh tế cho nhánh phụ; tối ưu hóa tuyến ống để giảm đào đắp.
Xem xét mô hình tài trợ công-tư (PPP) cho công trình đòi hỏi công suất lớn như trạm bơm trung tâm và hệ thống quan trắc toàn khu.
Thực hiện đề án thí điểm giải pháp LID ở một phân khu để đánh giá hiệu quả trước khi nhân rộng, từ đó có thể bổ sung các giải pháp hiệu quả vào toàn bộ dự án.

Giám sát hiệu năng, cập nhật và tối ưu hóa

Thiết lập chỉ số hiệu năng (KPI) cho hệ thống: thời gian khôi phục sau mưa, tần suất ngập trong khu dân cư, dung tích sử dụng hồ điều hòa.
Sử dụng dữ liệu quan trắc để hiệu chỉnh mô hình thủy văn, tối ưu hóa lịch vận hành bơm và thông số xả.
Lập kế hoạch cải tạo khi mật độ xây dựng thực tế vượt quá dự báo ban đầu.

Việc giám sát và cập nhật Quy trình thoát nước Vinhome Cổ Loa được thực hiện liên tục thông qua hệ thống quan trắc tự động, báo cáo định kỳ và đánh giá theo chu kỳ để đảm bảo độ tin cậy và tính thích ứng.

Kết luận và kiến nghị thực hiện

Để hoàn thiện bản quy hoạch thoát nước tỷ lệ 1/500 cho Vinhome Cổ Loa cần một phương pháp tiếp cận đa chiều: kết hợp phân tích thủy văn-thủy lực chính xác, thiết kế kỹ thuật đáp ứng tiêu chí an toàn và chức năng, tích hợp giải pháp xanh để xử lý đầu nguồn và giảm tải cho công trình chính, đồng thời xây dựng quy trình vận hành bền vững.

Tổng kết, Quy trình thoát nước Vinhome Cổ Loa phải vừa đảm bảo khả năng thoát lũ an toàn theo tiêu chuẩn thiết kế, vừa linh hoạt để bổ sung nâng cấp theo thời gian khi có biến đổi khí hậu và khi mật độ xây dựng thay đổi. Việc đầu tư cho phân tích số liệu nền, mô phỏng đa kịch bản và hệ thống quan trắc tự động sẽ mang lại hiệu quả kinh tế – kỹ thuật dài hạn.

Nếu cần tài liệu bản vẽ 1/500, biểu mẫu tính toán thủy văn mẫu, hoặc hỗ trợ tư vấn chuyên sâu từng phân khu, vui lòng liên hệ:

Bài viết trình bày theo góc nhìn chuyên môn, đảm bảo tính ẩn danh cho người biên soạn và tập trung vào nội dung kỹ thuật – quản lý để phục vụ công tác triển khai, thẩm định và vận hành hệ thống thoát nước tại Vinhome Cổ Loa.
