Quy hoạch trạm 110kV xã Sóc Sơn

Mở đầu
Trong bối cảnh phát triển công nghiệp, dịch vụ và đô thị hóa nhanh của khu vực Sóc Sơn, việc lập Quy hoạch trạm 110kV xã Sóc Sơn đóng vai trò chiến lược trong đảm bảo an toàn cung cấp điện, nâng cao chất lượng điện năng và đáp ứng nhu cầu phụ tải tăng trưởng bền vững. Bài viết này phân tích toàn diện từ cơ sở vị trí, nhu cầu phụ tải, yêu cầu kỹ thuật, tác động môi trường — xã hội đến lộ trình thực hiện, nhằm cung cấp tài liệu tham khảo chuyên nghiệp cho nhà quản lý, chuyên gia quy hoạch và các bên liên quan.

Vị trí địa lý và bối cảnh quy hoạch
Huyện Sóc Sơn nằm ở cửa ngõ phía Bắc Thủ đô, có vị trí kết nối quan trọng cả về giao thông và phát triển công nghiệp — dịch vụ. Việc xác định vị trí trạm 110kV tại xã Sóc Sơn cần dựa trên phân tích hiện trạng lưới, nhu cầu phụ tải địa phương, quy hoạch sử dụng đất và các yếu tố an toàn — môi trường.

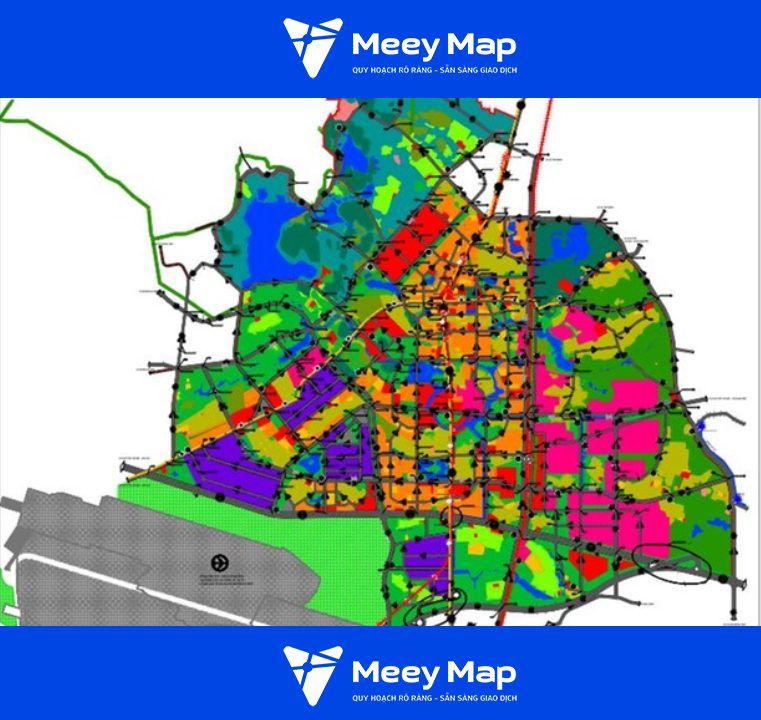

Hiện trạng hạ tầng giao thông và quy hoạch đô thị của huyện ảnh hưởng trực tiếp tới lựa chọn vị trí trạm, việc vận chuyển thiết bị nặng (máy biến áp, cột điện) và kết nối đường bảo trì. Hệ thống đường bộ, hành lang kỹ thuật và khoảng cách tới các khu dân cư cần được cân nhắc kỹ lưỡng trong Quy hoạch trạm 110kV xã Sóc Sơn.

Bối cảnh phát triển hạ tầng giao thông của huyện Sóc Sơn cũng là yếu tố then chốt trong lập phương án tiếp cận và vận chuyển thiết bị xây dựng trạm.

Cơ sở pháp lý và quy hoạch cấp cao

• Tuân thủ Luật Điện lực và các văn bản hướng dẫn liên quan về quy hoạch phát triển điện lực;
• Đồng bộ với quy hoạch phát triển kinh tế — xã hội, quy hoạch sử dụng đất cấp huyện và quy hoạch xây dựng nông thôn mới;
• Thực hiện đánh giá tác động môi trường (ĐTM) theo quy định, đặc biệt phân tích ảnh hưởng trong vùng ảnh hưởng điện từ và tiếng ồn;
• Tuân thủ các tiêu chuẩn kỹ thuật quốc gia về xây dựng trạm biến áp, an toàn điện, phòng chống cháy nổ và nghiệm thu công trình lưới điện.

Mục tiêu chính của Quy hoạch trạm 110kV xã Sóc Sơn

• Bảo đảm cung cấp điện tin cậy cho dân cư, khu công nghiệp và các dự án phát triển trên địa bàn;
• Hỗ trợ giảm tổn thất, cải thiện chất lượng điện áp tại cấp phân phối;
• Tạo phương án mở rộng, nâng cấp tương lai linh hoạt (khả năng nâng cấp công suất, thêm ngăn, mở rộng sân trạm);
• Hạn chế tối đa tác động môi trường và xã hội trong quá trình xây dựng và vận hành.

Phân tích nhu cầu phụ tải và phương án công suất
Phân tích phụ tải cần dựa trên dữ liệu dự báo tăng trưởng dân số, phát triển khu công nghiệp, thương mại — dịch vụ và dự án hạ tầng. Khu vực Sóc Sơn có nhiều đầu mối phát triển, vì vậy phương án công suất ban đầu thường được thiết kế có dung sai và khả năng mở rộng.

Một trong những lựa chọn phổ biến cho trạm 110kV phục vụ khu vực có trung bình — lớn nhu cầu là bố trí máy biến áp có tổng công suất đáp ứng từ 80MVA đến 200MVA. Trong đó, phương án đề xuất thường là:

• Sử dụng một máy biến áp có công suất lớn duy nhất hoặc
• Hai máy biến áp cấu hình song song (ví dụ 2 x 80MVA) để đảm bảo tiêu chí tin cậy theo nguyên tắc N-1.

Với tính toán tải trọng vùng Sóc Sơn và dự báo phát triển công nghiệp — đô thị, kịch bản đề xuất cho cấp thiết lập là máy biến áp tổng công suất khoảng 160MVA (có thể cấu hình 1 x 160MVA hoặc 2 x 80MVA), nhằm vừa bảo đảm khả năng cung cấp hiện tại vừa dự phòng cho tăng trưởng trong trung hạn.

Thiết kế kỹ thuật cơ bản trạm 110kV
Thiết kế trạm cần đáp ứng các yêu cầu sau: độ tin cậy, khả năng vận hành linh hoạt, an toàn người và thiết bị, bảo vệ môi trường. Các nội dung chính:

• Sơ đồ ngăn lộ (bay) 110kV: lựa chọn sơ đồ phù hợp (ví dụ one-and-a-half, ring, double busbar, single bus với bypass) tùy theo yêu cầu độ tin cậy và kinh phí.
• Máy biến áp: 110/22kV hoặc 110/35kV (tùy theo mạng phân phối địa phương), dung lượng ban đầu đề xuất là 160MVA hoặc tương đương theo phương án phân chia.
• Hệ thống hạ thế phân phối: bố trí tủ hợp bộ, tủ MCC, trạm phân phối 22kV/35kV theo sơ đồ phân phối để cung cấp cho các khu vực dân cư và công nghiệp.
• Thiết bị bảo vệ và điều khiển: relay bảo vệ hiện đại (IEC 61850 nếu có thể), SCADA/RTU, hệ thống đo đếm điện tử, hệ thống liên lạc quang.
• Hệ thống chống sét, cắt lửa, chống quá điện áp: van xả, cột tụ, tủ chống sét, thanh nối đất.
• Nền móng, sân trạm: thiết kế nền đảm bảo thoát nước, chống ngập, bố trí hệ thống thu dầu, xử lý dầu biến áp nếu rò rỉ.
• An toàn, phòng cháy chữa cháy: lối thoát, vùng dừng xe cứu hỏa, bồn chứa nước PCCC, đường tiếp cận cho phương tiện PCCC.

Lựa chọn sơ đồ và cấu hình máy biến áp cần cân nhắc: 1x 160MVA (đơn vị lớn) có lợi về chi phí đầu tư ban đầu so với nhiều tổ máy nhỏ, nhưng hạn chế về dự phòng khi bảo trì. Cấu hình 2 x 80MVA cho phép thực hiện chiến lược N-1 dễ dàng hơn, nâng cao độ tin cậy cung cấp. Quyết định cuối cùng phải dựa trên phân tích rủi ro, chi phí vòng đời và yêu cầu phục vụ.

Yêu cầu đất đai và khoảng cách an toàn
Diện tích đất trạm 110kV phụ thuộc vào sơ đồ trạm, số máy biến áp, khu vực yêu cầu an toàn. Ước tính ban đầu cho trạm công suất ~160MVA có thể dao động từ vài nghìn đến hàng chục nghìn m2. Khi lập Quy hoạch trạm 110kV xã Sóc Sơn, cần phân tích vùng ảnh hưởng trong bán kính an toàn, trong đó các yếu tố chính:

• Khoảng lùi an toàn so với khu dân cư;
• Hành lang tiếp cận phục vụ vận chuyển cẩu và thiết bị;
• Vùng cách ly để hạn chế ảnh hưởng từ điện từ (EMF) và tiếng ồn;
• Vùng dự phòng cho mở rộng tương lai.

Tác động môi trường và xã hội trong vùng ảnh hưởng bán kính 5km
Trong quá trình lập quy hoạch, đánh giá tác động môi trường — xã hội cần xem xét các yếu tố trong và ngoài khu vực, đặc biệt là với phạm vi ảnh hưởng rộng. Việc phân tích cần nêu rõ các tác động trong bán kính 5km xung quanh trạm, bao gồm:

• Ảnh hưởng trường điện từ (EMF): xác định khu vực vượt ngưỡng khuyến nghị, lập kế hoạch ranh giới cách ly và biện pháp giảm tác động;
• Tiếng ồn: tiếng ồn từ quạt làm mát máy biến áp, hệ thống làm mát có thể gây ảnh hưởng tới khu dân cư trong một số điều kiện; giải pháp gồm tường cách âm, chặn gió hướng tới dân cư, khoảng cách đệm bằng cây xanh;
• Rủi ro môi trường do dầu cách điện: biện pháp thu hồi, bể thu hồi dầu, hệ thống xử lý nước mưa nhiễm dầu;
• Ảnh hưởng giao thông trong giai đoạn thi công: trọng tải, hư hỏng đường bộ; lập phương án điều phối vận chuyển thiết bị hạng nặng tránh giờ cao điểm và khu dân cư;
• Tác động đến hệ sinh thái nhỏ trên địa bàn: kiểm tra vùng cây xanh, ao hồ, động vật địa phương và biện pháp bù đắp, phục hồi thực vật.

Đánh giá cần chi tiết cho vùng bán kính 5km nhằm đảm bảo mọi biện pháp phòng ngừa và giảm thiểu được lập kế hoạch và thực hiện trước khi khởi công.

Quản lý rủi ro và an toàn bức xạ điện từ
Mặc dù điện từ trường ở trạm 110kV trong giới hạn an toàn đối với cộng đồng nếu tuân thủ quy chuẩn, quy hoạch vẫn cần xác định vùng cảnh báo và thực hiện các biện pháp:

• Thiết kế hành lang cách ly và hàng rào an toàn;
• Tối ưu vị trí các thiết bị phát trường mạnh (transformer, tụ bù) xa khu dân cư;
• Thực hiện đo đạc EMF thực tế sau khi đưa trạm vào vận hành;
• Thông tin và đối thoại công khai với cộng đồng về kết quả đo và biện pháp bảo vệ.

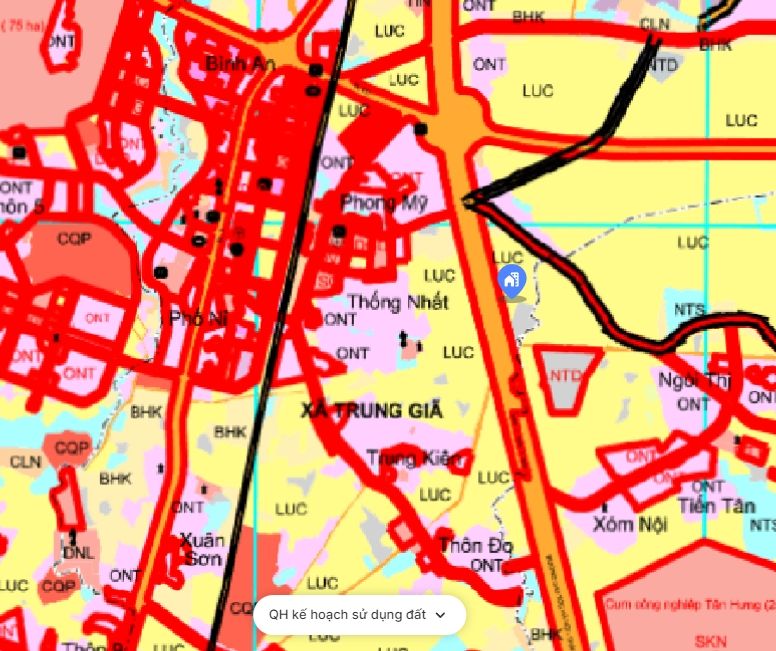

Phối hợp quy hoạch sử dụng đất và quy hoạch xã hội địa phương
Quy hoạch trạm phải đồng bộ với quy hoạch sử dụng đất cấp xã và huyện để tránh xung đột chức năng. Ảnh dưới đây thể hiện bản đồ quy hoạch xã Trung Giã và vùng lân cận, là cơ sở để xem xét vị trí trạm phù hợp với chức năng nông nghiệp, dân cư và các khu dự án.

Phối hợp này giúp xác định các phương án bồi thường, tái định cư (nếu có), đảm bảo quyền lợi người dân và giảm thiểu chồng lấn quy hoạch.

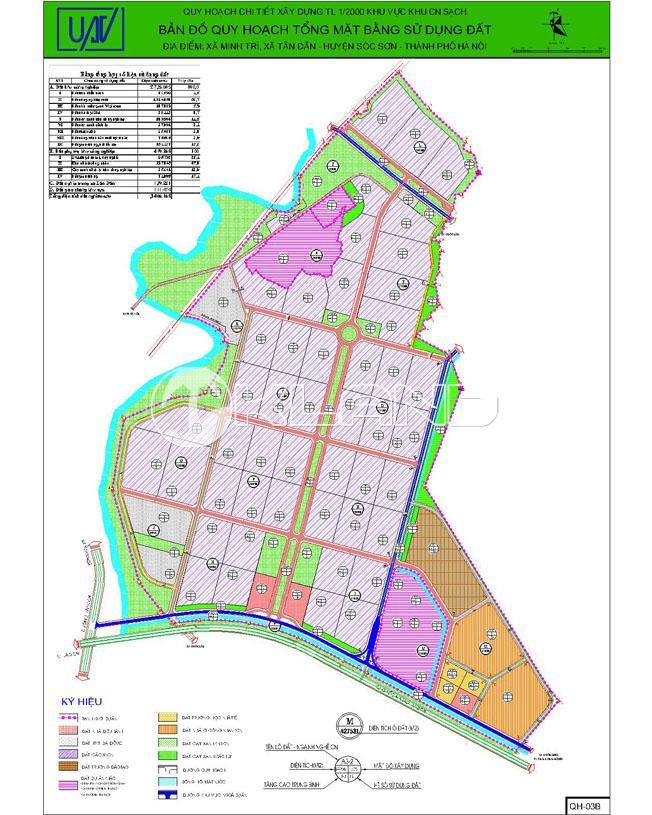

Tương thích với khu công nghiệp và phát triển kinh tế địa phương
Phân bố nguồn cung cấp cho các khu công nghiệp, cụm công nghiệp trên địa bàn là một trong các mục tiêu chính của Quy hoạch trạm 110kV xã Sóc Sơn. Việc đặt trạm gần các khu công nghiệp giúp giảm tổn thất truyền tải và nâng cao khả năng cung cấp khi nhu cầu tăng đột biến.

Đối với các nhà đầu tư khu công nghiệp, có thể xem xét phương án cấp điện riêng với hệ số dự phòng cao hơn, đấu nối vòng (ring) từ trạm 110kV để đảm bảo không gián đoạn sản xuất. Đồng thời, phương án đặt trạm cần phối hợp với chủ đầu tư KCN để cân đối công suất đặt, đường dây đấu nối và trạm phân phối trung gian.

Yêu cầu hạ tầng giao thông phục vụ xây dựng và vận hành trạm
Vận chuyển máy biến áp công suất lớn (ví dụ tổ máy 160MVA) đòi hỏi các điều kiện giao thông đặc thù: chiều rộng nền đường, tải trọng mặt đường, góc quay, cầu cạn. Quy hoạch trạm cần xét tới:

• Tuyến vận chuyển thiết bị lớn nhất (route selection) đảm bảo không ảnh hưởng tới cầu yếu, tránh qua khu dân cư;
• Cải tạo vị trí bốc dỡ, bố trí bãi tập kết tạm thời;
• Nâng cấp đoạn đường tiếp cận nếu cần, phương án thi công vào ban đêm để giảm ảnh hưởng giao thông.

Hình ảnh quy hoạch giao thông nêu tại phần đầu cho thấy các trắc trở và cơ hội trong việc tổ chức logistics cho dự án.

Giải pháp kỹ thuật chi tiết và công nghệ áp dụng

• Hệ thống điều khiển và giám sát: áp dụng SCADA/EMS, bảo vệ số, chuẩn giao tiếp IEC 61850 nhằm tối ưu vận hành, giảm thời gian khôi phục.
• Máy biến áp: ưu tiên máy biến áp có hệ thống giám sát nhiệt độ dầu, đo gas hòa tan (DGA) để phát hiện sự cố sớm. Đối với công suất 160MVA, lựa chọn nhà sản xuất uy tín, tính toán phương án đi dây dầu, mạch làm mát (ONAN/ONAF/OFWF) phù hợp vùng khí hậu.
• Tủ RMU/12kV-22kV/35kV: lựa chọn tủ kín khí nếu cần giảm ảnh hưởng môi trường và tiếng ồn.
• Hệ thống đất: thiết kế mạng đất toàn bộ trạm với điện trở tiếp đất thấp, lưới nối đất chịu dòng sự cố lớn; thực hiện mô phỏng để tránh điện áp bước/điện áp chạm vượt mức cho phép.
• Hệ thống phòng cháy: bố trí bể thu dầu, dải cách ly chống cháy lan, hệ thống báo cháy tự động và phương án PCCC chuyên dụng cho trạm điện.
• An toàn thông tin: bảo vệ mạng điều khiển khỏi tấn công mạng, phân tầng mạng, mã hóa truyền thông, chính sách truy cập.

Kế hoạch quản lý môi trường trong phạm vi bán kính 5km
Khi rà soát tác động môi trường, cần xây dựng chương trình quản lý môi trường (EMP) cụ thể cho vùng bán kính 5km, gồm các nội dung:

• Giải pháp giảm ảnh hưởng tiếng ồn: hàng rào cách âm, bố trí quạt làm mát hướng xa khu dân cư, cây xanh che chắn;
• Biện pháp quản lý dầu biến áp: bể chứa, hệ thống thu hồi, kho chứa công cụ, yêu cầu hợp đồng xử lý chất thải nguy hại;
• Kiểm soát bụi trong thi công: phun nước, che chắn bãi vật liệu;
• Giảm thiểu ảnh hưởng giao thông thi công: lịch vận chuyển, trải tải, phục hồi mặt đường sau thi công;
• Giám sát môi trường sau khi vận hành: đo EMF, tiếng ồn, kiểm tra chất lượng nước và đất; công bố báo cáo theo quy định.

Tham vấn cộng đồng và truyền thông
Quy hoạch trạm 110kV cần thực hiện tham vấn cộng đồng từ giai đoạn khảo sát đến khi hoàn thành. Nội dung tham vấn gồm:

• Giải thích mục đích, lợi ích, rủi ro và biện pháp giảm thiểu;
• Lịch trình thi công, phương án bồi thường (nếu ảnh hưởng đất đai);
• Tiếp nhận ý kiến và khiếu nại; xây dựng cơ chế phản hồi minh bạch;
• Tạo điều kiện cho người dân giám sát việc thi công những hạng mục có ảnh hưởng đến môi trường.

Quy trình phê duyệt, nghiệm thu và quản lý dự án
Quy trình cơ bản để triển khai Quy hoạch trạm 110kV xã Sóc Sơn:

1. Nghiên cứu tiền khả thi: khảo sát hiện trạng, dự báo phụ tải, chọn sơ bộ vị trí;
2. Lập báo cáo khả thi và trình phê duyệt theo thẩm quyền;
3. Lập báo cáo ĐTM và xin cấp giấy phép môi trường;
4. Thiết kế kỹ thuật — bản vẽ thi công chi tiết;
5. Mua sắm thiết bị và thi công/ lắp đặt;
6. Kiểm tra, nghiệm thu, thí nghiệm chạy thử và bàn giao vận hành;
7. Giám sát vận hành, bảo trì và đánh giá sau vận hành.

Thời gian triển khai dự án ước tính
Thời gian thực hiện có thể thay đổi tùy quy mô và thủ tục phê duyệt, tuy nhiên một phác thảo lộ trình điển hình:

• Giai đoạn tiền khả thi và khảo sát: 3–6 tháng;
• Thiết kế kỹ thuật chi tiết và ĐTM: 4–8 tháng;
• Mua sắm thiết bị: 6–12 tháng (tùy công suất và thời gian cung ứng);
• Thi công xây lắp và lắp đặt thiết bị: 12–18 tháng;
• Thí nghiệm, chạy thử và nghiệm thu: 1–3 tháng.

Tổng thời gian trung bình: 2–3 năm kể từ khi khởi động dự án đến khi đưa vào vận hành.

Chi phí đầu tư — yếu tố ảnh hưởng
Chi phí trạm 110kV phụ thuộc vào nhiều yếu tố: công suất máy biến áp (ví dụ 160MVA), sơ đồ trạm, giá thiết bị (máy biến áp, tủ, máy cắt, relay), chi phí đất đai, chi phí bồi thường tái định cư, chi phí xây dựng, phí tư vấn, chi phí dự phòng và chi phí tài chính. Khi lập ngân sách cần xây dựng các kịch bản chi phí: tối ưu (chi phí thấp), tiêu chuẩn (chi phí trung bình) và cao (bao gồm yêu cầu kỹ thuật đặc biệt hoặc xử lý địa chất phức tạp).

Vận hành, bảo trì và đào tạo nhân lực
Một chương trình vận hành — bảo trì (O&M) hiệu quả cần bao gồm:

• Lộ trình bảo trì định kỳ cho máy biến áp (kiểm tra dầu, DGA, thử nghiệm cách điện), thiết bị đóng cắt, relay;
• Hệ thống lưu trữ phụ tùng thiết yếu;
• Hợp đồng bảo trì với nhà thầu chuyên nghiệp hoặc đào tạo nhân viên địa phương;
• Quy trình xử lý sự cố 24/7, kịch bản khôi phục khi có sự cố lớn;
• Chương trình đào tạo liên tục cho đội ngũ vận hành về an toàn, PLC/SCADA, bảo trì máy biến áp.

Phương án tài chính và huy động vốn
Dự án có thể được đề xuất dưới các hình thức:

• Ngân sách Nhà nước hoặc vốn đầu tư công theo phân cấp;
• Huy động vốn tư nhân (PPP) nếu có phương án chia sẻ doanh thu hoặc dịch vụ;
• Kết hợp vốn vay từ tổ chức tín dụng, vay ưu đãi đầu tư hạ tầng;
• Hợp tác công — tư với chủ đầu tư khu công nghiệp hoặc nhà phát triển bất động sản để phân bổ chi phí đấu nối.

Các rủi ro chính và biện pháp giảm thiểu

• Thủ tục pháp lý bị kéo dài: lên kế hoạch thời gian dự phòng, chuẩn bị hồ sơ đầy đủ và sớm tham vấn các cơ quan có thẩm quyền;
• Trượt giá thiết bị và thiếu linh kiện: ký hợp đồng mua sắm có điều khoản bảo đảm tiến độ, đa dạng nguồn cung;
• Tranh chấp bồi thường đất đai: thực hiện tham vấn cộng đồng, minh bạch phương án bồi thường, áp dụng quy trình giải quyết khiếu nại;
• Rủi ro thiên tai (ngập, gió bão, động đất nhẹ): thiết kế chống ngập, tính toán cơ khí chống gió, tuân thủ tiêu chuẩn thiết kế địa phương;
• Sự cố kỹ thuật dẫn đến mất điện lớn: thiết kế sơ đồ đảm bảo tính năng N-1, hệ thống dự phòng, phối hợp với EVN/điều độ hệ thống khi có sự cố.

Theo dõi và đánh giá hiệu quả sau khi đưa vào vận hành
Sau khi trạm được đưa vào vận hành, cần có chương trình giám sát và đánh giá gồm:

• Đo lường các chỉ số tin cậy cung cấp điện (SAIDI, SAIFI), tổn thất điện năng;
• Kiểm tra hiệu suất máy biến áp, hệ thống cách điện, relay;
• Theo dõi tác động môi trường (EMF, tiếng ồn) trong bán kính 5km;
• Rà soát nhu cầu mở rộng trong 5–10 năm tiếp theo để chủ động điều chỉnh quy hoạch.

Lộ trình triển khai đề xuất (roadmap) cho 3 năm đầu
Năm 1: Hoàn thiện khảo sát, báo cáo khả thi, ĐTM, xác định vị trí cuối cùng, phê duyệt chủ trương;
Năm 2: Thiết kế kỹ thuật chi tiết, đấu thầu mua sắm thiết bị, khởi công thi công hạ tầng;
Năm 3: Lắp đặt thiết bị, thí nghiệm, chạy thử và nghiệm thu, bàn giao vận hành; đồng thời triển khai chương trình giám sát môi trường và truyền thông cộng đồng.

Các khuyến nghị chuyên môn và chính sách ưu tiên

• Ưu tiên sơ đồ trạm có tính mở rộng cao, dễ dàng nâng công suất khi cần;
• Đề xuất cấu hình máy biến áp 2 x 80MVA ban đầu để thỏa mãn tiêu chí N-1 nếu ngân sách cho phép; nếu cần tiết giảm vốn ban đầu, có thể triển khai 1 x 160MVA với phương án bổ sung tổ máy sau;
• Tích hợp hệ thống điều khiển hiện đại (SCADA/IEC 61850) để tối ưu vận hành và giảm thời gian xử lý sự cố;
• Hoàn thiện chương trình tham vấn cộng đồng và công khai minh bạch các thông tin về an toàn, tác động môi trường;
• Lập quỹ bảo trì và dự phòng để đảm bảo vận hành ổn định trong trung và dài hạn.

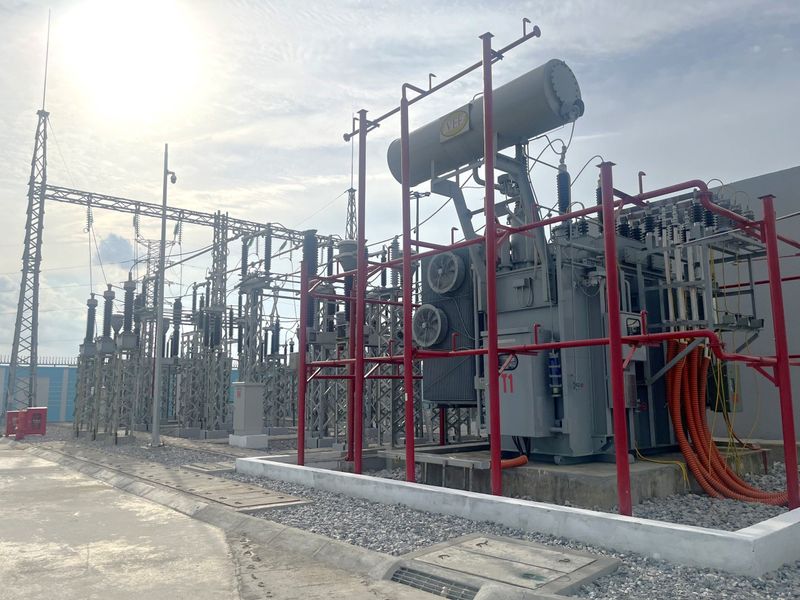

Hình ảnh hiện trạng khảo sát vị trí tiềm năng
Phối cảnh khu vực khảo sát ban đầu và điều kiện hiện trạng địa hình — cây cối, ao hồ, khu dân cư và khu công nghiệp lân cận là các yếu tố cần lưu ý trong lựa chọn vị trí.

Kết luận
Việc triển khai Quy hoạch trạm 110kV xã Sóc Sơn là nhiệm vụ chiến lược, đòi hỏi tiếp cận đa ngành, kết hợp giữa kỹ thuật, môi trường, xã hội và quản lý dự án hiệu quả. Trạm với công suất đề xuất khoảng 160MVA (hoặc cấu hình tương đương) sẽ góp phần đảm bảo an ninh năng lượng cho khu vực, phục vụ phát triển công nghiệp và đô thị. Trong quá trình lập quy hoạch và thi công, cần đặc biệt lưu ý quản lý tác động trong bán kính 5km, đảm bảo an toàn cho cộng đồng và tuân thủ các yêu cầu pháp lý.

Kiến nghị cuối cùng: triển khai giai đoạn tiền khả thi và ĐTM ngay trong 6–9 tháng đầu, đồng thời khởi động các cuộc họp tham vấn với địa phương và các chủ thể liên quan để rút ngắn thời gian phê duyệt và đảm bảo tiến độ dự án.

Nếu quý vị cần, chúng tôi có thể cung cấp báo cáo tiền khả thi mẫu, bản đồ phân vùng đề xuất vị trí trạm, và ma trận rủi ro — biện pháp giảm thiểu chi tiết phù hợp với đặc thù xã Sóc Sơn.
