Quy hoạch 220kV xã Nội Bài 400MVA

Giới thiệu nhanh: bài viết này trình bày toàn diện phương án Quy hoạch 220kV xã Nội Bài công suất dự kiến 400MVA, bao gồm bối cảnh, phân tích nhu cầu, phương án kỹ thuật, tác động môi trường — xã hội, lộ trình thực hiện, chi phí ước tính và các khuyến nghị vận hành. Nội dung được trình bày theo phong cách chuyên nghiệp, phù hợp cho các nhà quản lý dự án, kỹ sư thiết kế, cơ quan quản lý năng lượng và các bên liên quan trong quá trình lập, thẩm định và phê duyệt dự án lập trạm. Trong bài có đề xuất cấu hình trạm, mô hình vận hành, giải pháp tích hợp công nghệ số và các biện pháp giảm thiểu tác động môi trường — xã hội.

1. Bối cảnh và lý do cần thiết của dự án

Khu vực xung quanh xã Nội Bài nằm trong vùng ảnh hưởng của cảng hàng không quốc tế Nội Bài, các khu công nghiệp, đô thị hóa nhanh tại cửa ngõ thủ đô và hệ thống hạ tầng giao thông — logistics phát triển mạnh. Nhu cầu điện phục vụ cho phát triển kinh tế — xã hội tăng nhanh, đồng thời yêu cầu về độ tin cậy cung cấp điện, chất lượng điện năng và dự phòng mang tính chiến lược là rất cao.

• Tốc độ tăng tải nền tại khu vực: các khu dân cư mới, khu thương mại, cơ sở hạ tầng sân bay, trung tâm logistics và các dịch vụ phụ trợ đòi hỏi công suất lớn, nhất là trong giờ cao điểm.
• Yêu cầu an toàn cung cấp: sân bay và những cơ sở quan trọng cần nguồn điện có dự phòng cao, thời gian chuyển tải ngắn, tránh mất điện cục bộ.
• Tăng khả năng liên kết lưới: vị trí gần các đường dây 220kV hiện hữu thuận lợi để bổ sung điểm trung chuyển, giảm quá tải trên mạch hiện tại.

Do đó, việc lập quy hoạch một trạm 220kV tại khu vực xã Nội Bài với công suất dự kiến 400MVA nhằm mục tiêu chính: nâng công suất truyền tải, cải thiện độ tin cậy, giảm tổn thất và tạo nền tảng phục vụ phát triển dài hạn cho vùng.

2. Mục tiêu quy hoạch

Mục tiêu tổng quát của Quy hoạch 220kV xã Nội Bài:

• Cung cấp năng lực biến áp tổng cộng 400MVA để đáp ứng nhu cầu tải trong 10–15 năm tới.
• Đảm bảo tính an toàn, độ tin cậy (N-1) theo quy định vận hành của hệ thống điện quốc gia.
• Tối ưu vị trí, giảm ảnh hưởng môi trường, hạn chế thu hồi đất và chi phí giải phóng mặt bằng.
• Tích hợp công nghệ điều khiển — bảo vệ hiện đại (SCADA/EMS, IEC 61850), sẵn sàng cho lộ trình số hóa và hoạt động thông minh.
• Hướng tới khả năng kết nối nguồn năng lượng tái tạo và lưu trữ năng lượng trong tương lai.

Mục tiêu cụ thể:

• Thiết kế sơ bộ trạm đáp ứng công suất lắp đặt 400MVA (đề xuất: 2 × 200MVA 220/110kV hoặc phương án 1 × 400MVA/220/110kV tùy điều kiện mua sắm).
• Đạt tiêu chí độ tin cậy N-1 cho đường 220kV và N+1 cho hệ thống biến áp theo yêu cầu vận hành.
• Thời gian thi công dự kiến: 24–30 tháng kể từ khi được phê duyệt và hoàn tất thủ tục thu hồi đất.

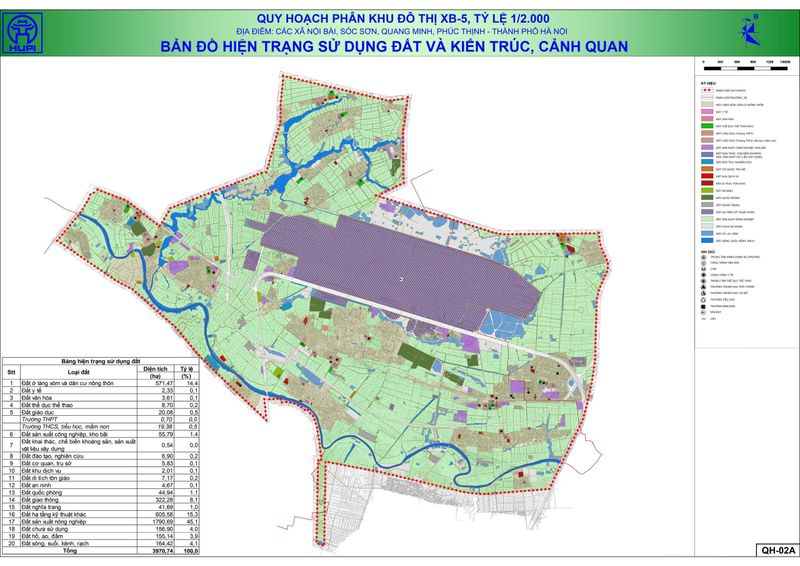

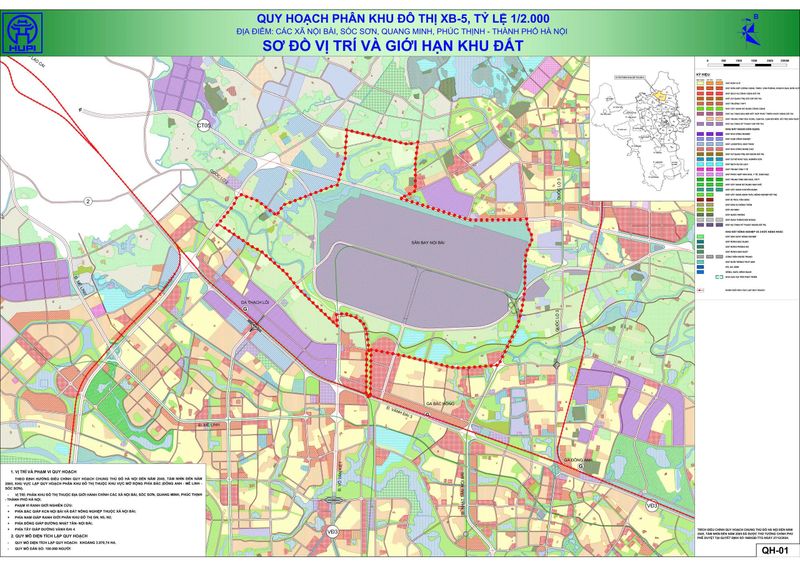

3. Tổng quan vị trí, địa hình và điều kiện tiếp cận

Vị trí quy hoạch tại xã Nội Bài có ưu thế về kết nối lưới 220kV hiện hữu và giao thông thuận lợi, tuy nhiên cần lưu ý một số điều kiện:

• Địa hình: tương đối bằng phẳng, đất phù sa sông, khả năng thi công móng cần khảo sát địa kỹ thuật chi tiết để tính toán giải pháp nền móng cho trạm biến áp.
• Hệ thống đường tiếp cận: đường tỉnh và đường huyện hiện hữu thuận lợi cho vận chuyển trang thiết bị, cáp ngầm và vật liệu xây dựng.
• Khoảng cách đến các mạch 220kV hiện hữu: cho phép đấu nối tối ưu để giảm chiều dài tuyến dây mới và tổn thất tương ứng.
• Hạn chế khu vực: vùng ảnh hưởng sân bay, vùng bảo tồn có thể phát sinh yêu cầu cách ly và các biện pháp giảm nhiễu.

4. Phương án kỹ thuật đề xuất

Dưới đây là phương án kỹ thuật tổng quan cho Quy hoạch 220kV xã Nội Bài công suất 400MVA. Mục tiêu là đạt hiệu suất vận hành cao, bảo đảm an toàn vận hành, và có khả năng mở rộng.

4.1. Cấu hình trạm đề xuất

• Tên trạm đề xuất: trạm Nội Bài 2 (đề xuất là tên chính thức để phân biệt với các trạm hiện hữu).
• Loại trạm: trạm biến áp 220kV/110kV AIS (Air Insulated Substation) kết hợp GIS ở các vị trí hạn chế chỗ.
• Công suất biến áp tổng cộng: 400MVA. Đề xuất cấu hình vận hành:
  • Phương án chính: 2 × 200MVA (220/110kV) — ưu điểm phân tán rủi ro, dễ thay thế, tối ưu cho N-1.
  • Phương án thay thế: 1 × 400MVA (220/110kV) trong trường hợp yêu cầu giảm diện tích mặt bằng hoặc tối ưu chi phí mua thiết bị lớn (cân nhắc rủi ro vận hành khi có sự cố biến áp).
• Kiến trúc thanh cái: áp dụng cấu trúc breaker-and-a-half cho dải 220kV để đảm bảo tính sẵn sàng và linh hoạt thao tác; đối với dải 110kV có thể dùng hệ thống bus đôi hoặc bus với cầu dao chuyển mạch tùy theo số lượng ngăn ra-tơ.
• Số ngăn (bay) 220kV: tối thiểu cho các mạch đấu nối tới lưới truyền tải, mạch vào/ra tới các trạm lân cận và bay dự phòng. Thiết kế dựa trên mô phỏng tải và kế hoạch mở rộng.

4.2. Thiết bị chính

• Máy biến áp 220/110kV 200MVA (x2) hoặc 400MVA (x1) loại hiệu suất cao, có hệ thống làm mát OFAF/ONAN tùy tải.
• Dao cách, cầu chì, công tắc không tải, công tắc chịu tải và máy cắt 220kV chất lượng cao, được ký hợp đồng theo tiêu chuẩn quốc tế.
• Hệ thống bảo vệ rơle số, tương thích IEC 61850, có khả năng tích hợp SCADA/EMS.
• Hệ thống điều khiển và giám sát từ xa (SCADA), HMI cho phòng điều hành.
• Hệ thống tụ bù, bộ lọc hài để cải thiện hệ số công suất cho các cấp mạng nội bộ nếu cần.
• Tủ phân phối 110kV và 22kV (nếu có đường cấp phân phối), hệ thống chống sét lan truyền, cọc tiếp địa, Hệ thống trung hòa sét.

4.3. Tính toán khả năng tải và vận hành

• Dự báo tải cơ sở: tính theo kịch bản phát triển khu vực, phân tích ghi nhận tăng trưởng từ 5–8%/năm tùy khu vực hoạt động.
• Mục tiêu vận hành: đảm bảo khả năng cung cấp công suất cực đại cao hơn 20–30% so với dự báo cao nhất trong vòng thiết kế ban đầu để dự phòng cho tăng trưởng đột biến.
• Phân bố tổn thất: tối ưu vị trí đặt trạm để giảm tổn thất đường dây và nâng cao hệ số sử dụng máy biến áp.

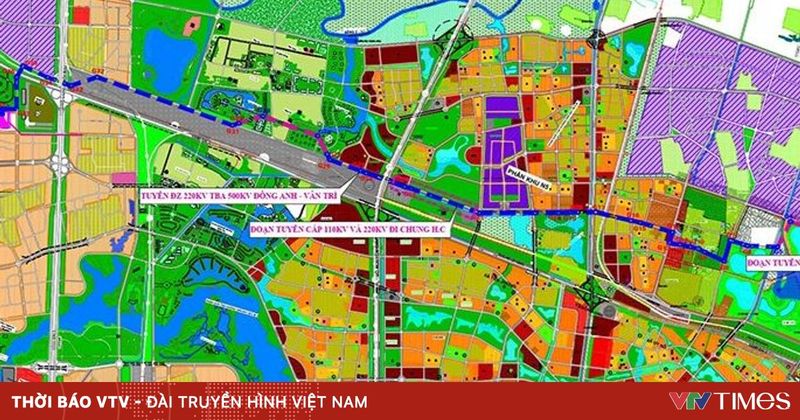

4.4. Phương án đấu nối lưới

• Đấu nối tối ưu với các đường dây 220kV hiện hữu, phân bố theo sơ đồ mạng để giảm sự phụ thuộc vào một mạch duy nhất.
• Dự phòng đường truyền tin quang và kênh liên lạc bảo vệ đa tuyến.
• Phối hợp với điều độ hệ thống điện quốc gia để cập nhật sơ đồ vận hành, chế độ làm việc dự phòng.

5. Thiết kế kiến trúc, mặt bằng và giải pháp kỹ thuật công trình

5.1. Mặt bằng tổng thể và phân khu chức năng

• Khu vực chính trạm: đặt máy biến áp, thanh cái 220kV, công trình vỏ bảo vệ cách ly.
• Khu điều khiển: nhà điều hành, phòng relay, trung tâm SCADA, phòng thí nghiệm dầu và bảo dưỡng.
• Khu tiếp địa và hệ thống phòng cháy chữa cháy (PCCC).
Xem thêm: Giấy phép PCCC officetel xã Nội Bài
• Khu vực dự phòng, kho chứa vật tư, khu vực lắp đặt thiết bị cỡ lớn.

5.2. Giải pháp nền móng và xử lý địa kỹ thuật

• Khảo sát chi tiết nền đất: khoan mẫu, thí nghiệm phòng thí nghiệm để xác định tải trọng nền, mức nước ngầm.
• Thiết kế móng máy biến áp và cột chống sét theo tiêu chuẩn chịu tải động.
• Xử lý nền nếu cần: tải trước, cọc, xử lý bằng cát đầm, hoặc thay đất yếu tuỳ điều kiện.

5.3. Hệ thống cách ly, an toàn và giao thông nội bộ

• Hàng rào an ninh, các lớp đệm (clearance) đảm bảo an toàn khi tiếp xúc 220kV.
• Lối tiếp cận thiết bị phục vụ vận chuyển thiết bị lớn — đường nội bộ chịu tải trọng cao.
• Các lối thoát hiểm, biển báo an toàn và khu vực cấm.

5.4. Lựa chọn AIS hay GIS

• Nếu diện tích đất dồi dào và chi phí GIS cao: ưu tiên AIS với thiết bị cách điện không khí.
• Nếu hạn chế diện tích, yêu cầu mỹ quan hoặc gần khu dân cư quan trọng: cân nhắc dùng GIS cho các ngăn 220kV quan trọng để giảm diện tích, giảm tiếng ồn và hạn chế ảnh hưởng EMF.

5.5. Hệ thống chống sét và tiếp địa

• Hệ tiếp địa toàn diện theo chuẩn để bảo vệ thiết bị và con người.
• Hệ thống cọc tiếp địa, dây dẫn đồng, đồng bộ hóa tiếp địa tất cả các thiết bị kim loại.
• Thiết kế đường xả sét, khoảng cách an toàn và các biện pháp giảm thiểu ảnh hưởng tĩnh điện.

6. Tác động môi trường và xã hội — Đánh giá và biện pháp giảm thiểu

Việc triển khai Quy hoạch 220kV xã Nội Bài cần đi kèm báo cáo đánh giá tác động môi trường (ĐTM) chi tiết. Một số tác động chính và biện pháp ứng xử:

6.1. Tác động môi trường trực tiếp

• Tiếng ồn: tiếng biến áp, máy phát (nếu có) trong thời gian thi công và vận hành. Biện pháp: dùng vỏ giảm ồn, bố trí khoảng cách tới khu dân cư, hàng rào tiêu âm.
• Ô nhiễm đất và nước: rò rỉ dầu máy biến áp. Biện pháp: bể chứa an toàn, hệ thống thu hồi dầu, lớp nền không thấm, hệ thống xử lý sự cố.
• Phát thải khí: trong vận hành dự án không phát thải khí nhà kính trực tiếp lớn, nhưng trong thi công có phát thải tạm thời từ máy móc.
• Phát xạ điện từ (EMF): thiết kế khoảng cách an toàn theo tiêu chuẩn để giảm mức tiếp xúc của cộng đồng.

6.2. Tác động xã hội

• Thu hồi đất: ảnh hưởng tới sản xuất nông nghiệp, nhà ở. Biện pháp: đền bù, hỗ trợ tái định cư theo quy định pháp luật và chương trình xã hội hóa.
• An toàn cộng đồng: tổ chức truyền thông, đảm bảo biển báo, hướng dẫn an toàn cho cư dân.

6.3. Các biện pháp giảm thiểu tổng hợp

• Lập kế hoạch tái bố trí, tái thiết đất và phục hồi cây xanh.
• Chương trình giám sát môi trường định kỳ (nước, tiếng ồn, đất, EMF).
• Thỏa thuận cộng đồng trước khi thi công, tham vấn cộng đồng liên tục.
• Sử dụng công nghệ thân thiện môi trường trong thiết bị, vật liệu tái chế cho công trình phụ trợ.

7. Tiến độ thực hiện và quản lý dự án

7.1. Giai đoạn chính

• Lập dự án và nghiên cứu khả thi: 6–9 tháng.
• Báo cáo đánh giá tác động môi trường (ĐTM) và phê duyệt: 3–6 tháng (tùy thủ tục).
• Thiết kế chi tiết và đấu thầu cung cấp thiết bị: 6–9 tháng.
• Thi công xây dựng, lắp đặt thiết bị: 12–18 tháng.
• Thử nghiệm, hiệu chỉnh và đóng điện thương mại: 2–3 tháng.

Tổng thời gian dự kiến: 24–30 tháng sau khi được phê duyệt.

7.2. Quản lý rủi ro tiến độ

• Lập danh sách rủi ro và kế hoạch dự phòng (delay cung cấp thiết bị, chậm giải phóng mặt bằng, điều kiện thời tiết xấu).
• Áp dụng EPC hoặc EPCM tuỳ điều kiện; nhà thầu có trách nhiệm đảm bảo tiến độ theo hợp đồng.
• Lập KPI tiến độ, chất lượng, an toàn và kiểm soát chi phí rõ ràng.

8. Chi phí ước tính và phân tích tài chính

Chi phí thực tế phụ thuộc nhiều yếu tố: giá vật liệu, giá thiết bị, chi phí đất, chi phí giải phóng mặt bằng, và chi phí xây lắp. Dưới đây là khung phân tích chi phí theo hạng mục chính (chỉ mang tính tham khảo, cần báo giá cụ thể):

• Thiết bị chính (máy biến áp, máy cắt, rơle, thanh cái): chiếm ~40–55% tổng đầu tư.
• Xây dựng, móng và hạ tầng: ~20–30%.
• Truyền tải và đấu nối (đường dây, cáp ngầm): ~10–15%.
• Chi phí giải phóng mặt bằng, tái định cư và hỗ trợ cộng đồng: ~5–10%.
• Dự phòng kỹ thuật, quản lý dự án, tư vấn và kiểm toán: ~5–8%.

Phương án huy động vốn:

• Ngân sách nhà nước hoặc EVN đầu tư trực tiếp.
• Huy động vốn theo hình thức hợp tác công — tư (PPP) hoặc hợp đồng BOT cho các dịch vụ liên quan.
• Cân bằng phương án tài chính theo lợi ích công cộng (sân bay, khu công nghiệp) và hiệu quả đầu tư.

Phân tích lợi ích — chi phí: so sánh chi phí đầu tư với lợi ích kinh tế trong dài hạn (giảm tổn thất điện năng, giảm rủi ro mất điện, thúc đẩy phát triển kinh tế địa phương). Nhấn mạnh tính cấp thiết đối với các công trình hạ tầng chiến lược như sân bay.

9. Vận hành, bảo trì và quản lý tài sản

Để đảm bảo hiệu quả hoạt động của trạm Nội Bài 2 sau khi đưa vào vận hành, cần xây dựng kế hoạch quản lý vận hành và bảo trì chi tiết:

9.1. Chương trình bảo trì

• Bảo trì định kỳ: kiểm tra rơle, xiết ốc, quay thử công tắc, kiểm tra dầu máy biến áp.
• Bảo dưỡng dựa trên điều kiện (CBM — Condition Based Maintenance): sử dụng cảm biến nhiệt, rung để giám sát sức khỏe máy biến áp và thiết bị.
• Thử nghiệm cách điện, kiểm tra độ ẩm, phân tích hàm lượng khí hòa tan (DGA) cho máy biến áp.

9.2. Hệ thống giám sát

• SCADA giám sát online, tích hợp hệ thống quản lý tài sản (AMS) và CMMS để quản lý lịch bảo trì và vật tư.
• Camera giám sát an ninh, hệ thống phát hiện xâm nhập và báo cháy tự động.

9.3. Chuẩn bị lực lượng vận hành

• Đào tạo đội ngũ kỹ thuật viên theo tiêu chuẩn vận hành an toàn.
• Lập sổ tay vận hành, quy trình khẩn cấp, quy trình thao tác đóng/mở và quy trình xử lý sự cố.

10. Bảo vệ và điều khiển — Công nghệ tích hợp

Hiện nay xu hướng phát triển là “substation digital” — tích hợp rơle số, giao thức IEC 61850, truyền thông quang học và các giải pháp phân tích dữ liệu.

• Hệ thống rơle số cho bảo vệ dòng, bảo vệ đảo pha, bảo vệ chạm đất, bảo vệ máy biến áp (bảo vệ quá dòng, chạm đất, quá áp, mất dầu).
• Hệ thống điều khiển bằng IEC 61850 giúp giảm lượng cáp đồng, tăng khả năng tương thích, dễ dàng mở rộng.
• Phân tích dữ liệu vận hành, dự báo lỗi sớm (predictive analytics) cho phép giảm thời gian dừng máy và tăng tuổi thọ thiết bị.
• Tích hợp hệ thống quản lý sự cố (Outage Management System) để tối ưu thời gian khôi phục cung cấp điện.

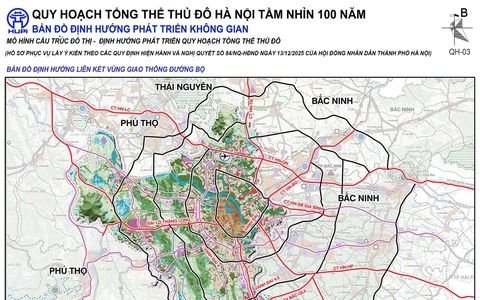

11. Tương tác với quy hoạch vùng, quy hoạch đô thị và cơ chế chính sách

• Phối hợp với các cơ quan quy hoạch tỉnh, huyện và Ban quản lý sân bay để đồng bộ các yếu tố về đất đai, giao thông, khai thác sân bay.
• Đảm bảo tuân thủ tiêu chuẩn an toàn hàng không trong phạm vi sân bay (khoảng cách, chiều cao cột, phát xạ xạ sáng).
• Tiếp cận chính sách hỗ trợ đầu tư, ưu đãi thuế (nếu có) cho dự án hạ tầng chiến lược.

12. Kế hoạch giảm thiểu rủi ro và bảo đảm an toàn

12.1. Rủi ro kỹ thuật

• Trễ tiến độ cung cấp thiết bị: làm hợp đồng mua sắm có điều khoản phạt chậm, tìm nguồn thay thế.
• Sự cố thiết bị lớn: dự phòng thiết bị quan trọng, hợp đồng bảo hành dài hạn.
• Nhiệt độ vận hành cao dẫn tới giảm tuổi thọ máy biến áp: thiết kế hệ thống làm mát phù hợp và giám sát liên tục.

12.2. Rủi ro pháp lý — xã hội

• Chậm trễ phê duyệt ĐTM hoặc giải phóng mặt bằng: triển khai tham vấn cộng đồng sớm, huy động nguồn lực pháp lý, cập nhật phương án bồi thường minh bạch.
• Khiếu nại quyền lợi của người dân: có cơ chế tiếp nhận, xử lý và minh bạch thông tin.

12.3. An toàn lao động và PCCC

• Tuân thủ tiêu chuẩn an toàn lao động trong thi công, quy trình PCCC phù hợp với quy mô trạm.
• Đào tạo thực hành và diễn tập xử lý sự cố định kỳ.

13. Tính bền vững và lộ trình tích hợp năng lượng sạch

Trong chiến lược dài hạn, trạm cần có khả năng tiếp nhận năng lượng tái tạo và lưu trữ:

• Thiết kế ngăn dự phòng để đấu nối nguồn năng lượng tái tạo (ví dụ hòa lưới từ các nhà máy điện mặt trời, gió lân cận).
• Dự phòng vị trí và hạ tầng cho hệ thống lưu trữ năng lượng (ESS) tương lai để ổn định công suất và hỗ trợ điều độ cục bộ.
• Tận dụng công nghệ smart grid để tối ưu điều khiển, giảm tổn thất và hỗ trợ dịch vụ cân bằng công suất.

14. Các kịch bản mở rộng trong tương lai

• Mở rộng công suất máy biến áp: bổ sung máy biến áp thứ ba hoặc nâng cấp công suất nếu nhu cầu vượt dự báo.
• Chuyển đổi sang cấu trúc GIS hoàn toàn cho phần 220kV khi quỹ đất hạn chế.
• Tích hợp hệ thống microgrid cho các khu vực hoạt động quan trọng (sân bay, khu công nghiệp).

15. Khuyến nghị chuyên môn

Dựa trên phân tích kỹ thuật và điều kiện thực tế, một số khuyến nghị cụ thể:

1. Chọn cấu hình 2 × 200MVA 220/110kV cho giai đoạn 1 để tối ưu độ tin cậy và tính linh hoạt vận hành. Ghi nhớ phương án nâng cấp lên 3 × 200MVA khi nhu cầu tăng mạnh.
2. Ưu tiên sơ đồ breaker-and-a-half cho phần 220kV để đảm bảo tính chịu lỗi và thao tác bảo dưỡng mà không gián đoạn.
3. Triển khai rơle số và chuẩn IEC 61850 ngay từ đầu để giảm chi phí tái cấu trúc tại các giai đoạn sau.
4. Khảo sát địa kỹ thuật chi tiết trước khi thiết kế móng, bởi vùng phù sa có thể đòi hỏi giải pháp nền chuyên biệt.
5. Lập ĐTM và chương trình quan trắc môi trường xuyên suốt vòng đời dự án, thực hiện tham vấn cộng đồng hiệu quả.
6. Lên kế hoạch mua sắm thiết bị dài hạn kết hợp điều khoản bảo hành và hỗ trợ kỹ thuật từ nhà sản xuất.
7. Dự trù ngân sách dự phòng khoảng 10–15% cho chi phí giải phóng mặt bằng và các chi phí phát sinh liên quan.

16. Kết luận

Việc triển khai Quy hoạch 220kV xã Nội Bài với công suất 400MVA và việc thành lập trạm Nội Bài 2 là giải pháp chiến lược và cần thiết nhằm đáp ứng nhu cầu tăng trưởng công suất cho khu vực cửa ngõ của thủ đô, đảm bảo an toàn cung cấp điện cho các cơ sở trọng yếu như sân bay, khu công nghiệp và các đô thị mới. Phương án thiết kế kỹ thuật đề xuất tập trung vào độ tin cậy, khả năng mở rộng và tích hợp công nghệ hiện đại để tạo nền tảng cho phát triển bền vững.

Bài viết đã trình bày các nội dung chính cần quan tâm: bối cảnh, cấu hình kỹ thuật, thiết kế mặt bằng, tác động môi trường — xã hội, tiến độ, chi phí sơ bộ, vận hành và quản lý rủi ro cùng các khuyến nghị. Để tiếp tục, cần tiến hành khảo sát chi tiết địa kỹ thuật, lập báo cáo khả thi, hoàn thiện ĐTM và triển khai đấu thầu thiết bị theo tiến độ đã đề xuất.

Nếu các bên liên quan cần tài liệu kỹ thuật chi tiết hơn (bản vẽ mặt bằng sơ bộ, biểu đồ tải, mô phỏng dòng lỗi, danh mục thiết bị chi tiết), chúng tôi sẵn sàng hỗ trợ soạn thảo hồ sơ thiết kế kỹ thuật chi tiết và chương trình lập kế hoạch triển khai theo yêu cầu.
